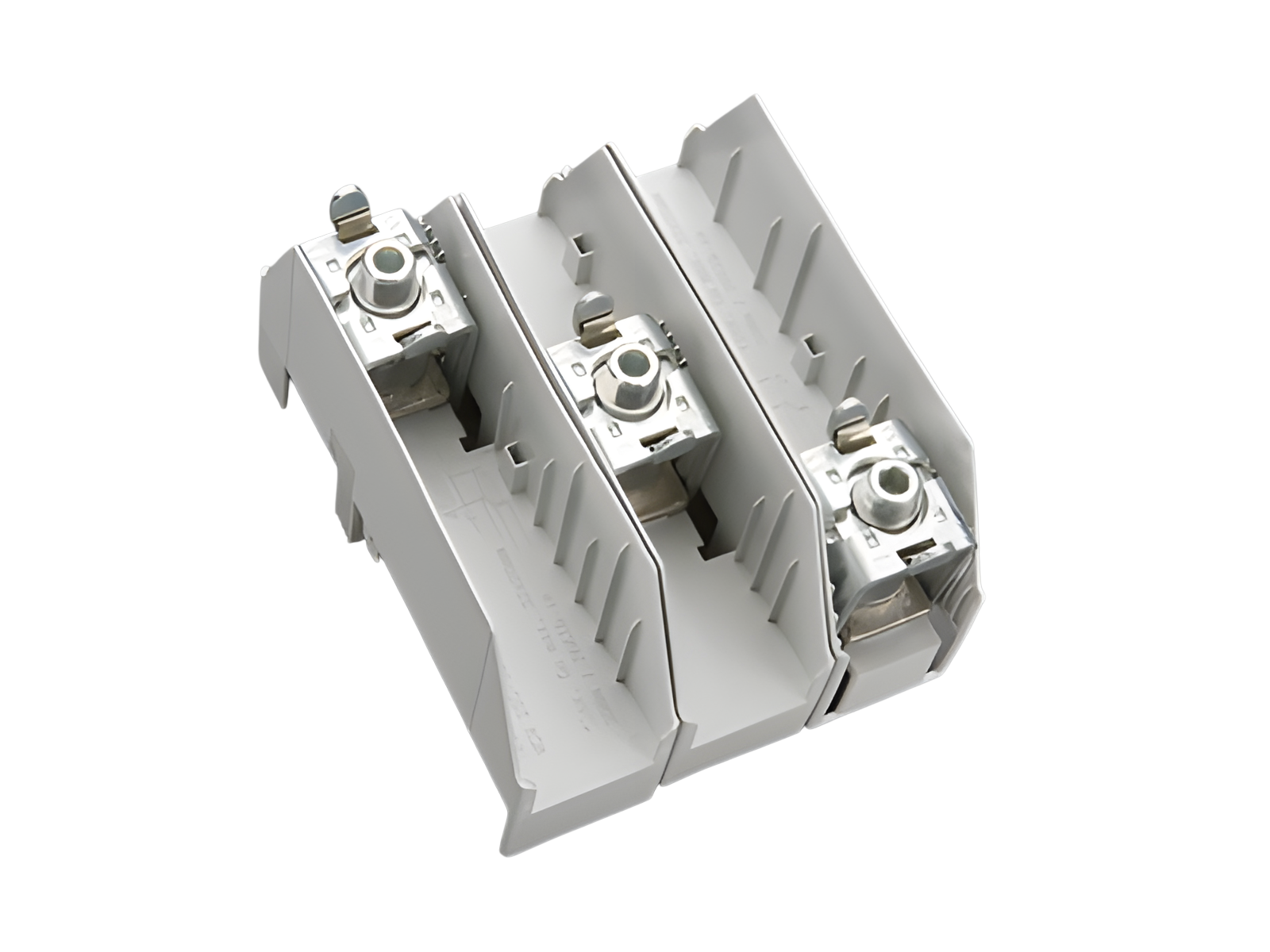

连接组件，3 极，不带盖罩 (01538)

The picture may show a similar product.

说明

订货号 01538 000

CRITO®60Classic

连接组件，3 极，不带盖罩

适用母线 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品组 07

分组

 51
包装件数 1
EAN 4021267015381
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

认证许可

CSA , UL

for UL feeder circuits >250V

型号: M3210-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
端部供电（IEC）: 550 A
额定电压（IEC）AC: 690 V
额定冲击耐受电流 Ipk : 67.4 kA
Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 1000 V
最大电压 IEC DC: 1500 V
最大电流负载能力 (IEC): 800 A
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 640 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 25 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 kA
短路电流额定值: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC
机械数值
宽 x 高 x 厚: 153 x 184 x 115
重量: 132.5 kg/100
极数: 3 极
适用母线: 20, 25, 30 x 5, 10 和异型母线
连接端
Md min.: 24.0 Nm
Md max.: 36.0 Nm
Not suitable for aluminium cables !
lam. Cu width: 20 - 32 mm
lam. Cu thickness: 3 - 15 mm
多层软铜排数量: 1

Application notes

Not suitable for aluminium cables !
产品的绝缘性能与安装条件有关。
for UL feeder circuits >250V
