Set di connessione, 3p, senza copertura (01538)

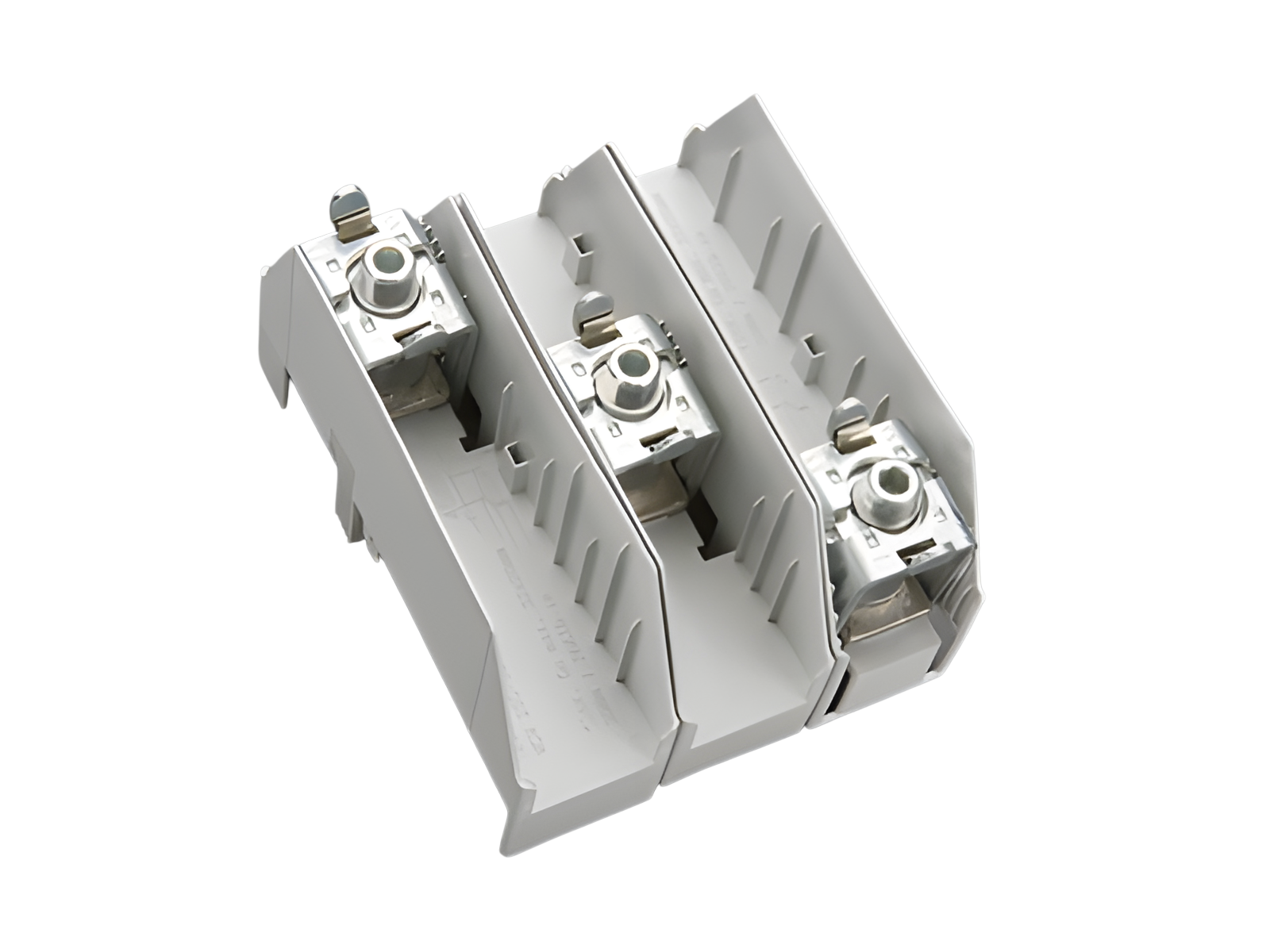

The picture may show a similar product.

Descrizione

Cod.art.: 01538000

CRITO^®60Classic

Set di connessione, 3p, senza copertura

lam. Cu. 20 - 32 x 3 - 15

per barre 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

gruppo di prodotto	07
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267015381

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

CSA , UL , DNV GL

for UL feeder circuits >250V

type no.: M3210-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
corrente nominale (IEC):	550 A
tensione nominale (IEC) AC:	690 V

resistenza nom. alla corrente di picco I_pk max.:

67.4 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V
corrente d'impiego max. (IEC):	800 A

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	640 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	25 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	200 kA

SCCR:

65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC

Valori meccanici
L x A x P:	153 x 184 x 115
peso:	132,5 kg/100
Poli:	3 poli
per barre:	20, 25, 30 x 5, 10 e barre profilate

Connessioni
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Not suitable for aluminium cables !

bandelle flessibili da 3 x 20 x 1 a 10 x 32 x 1

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
