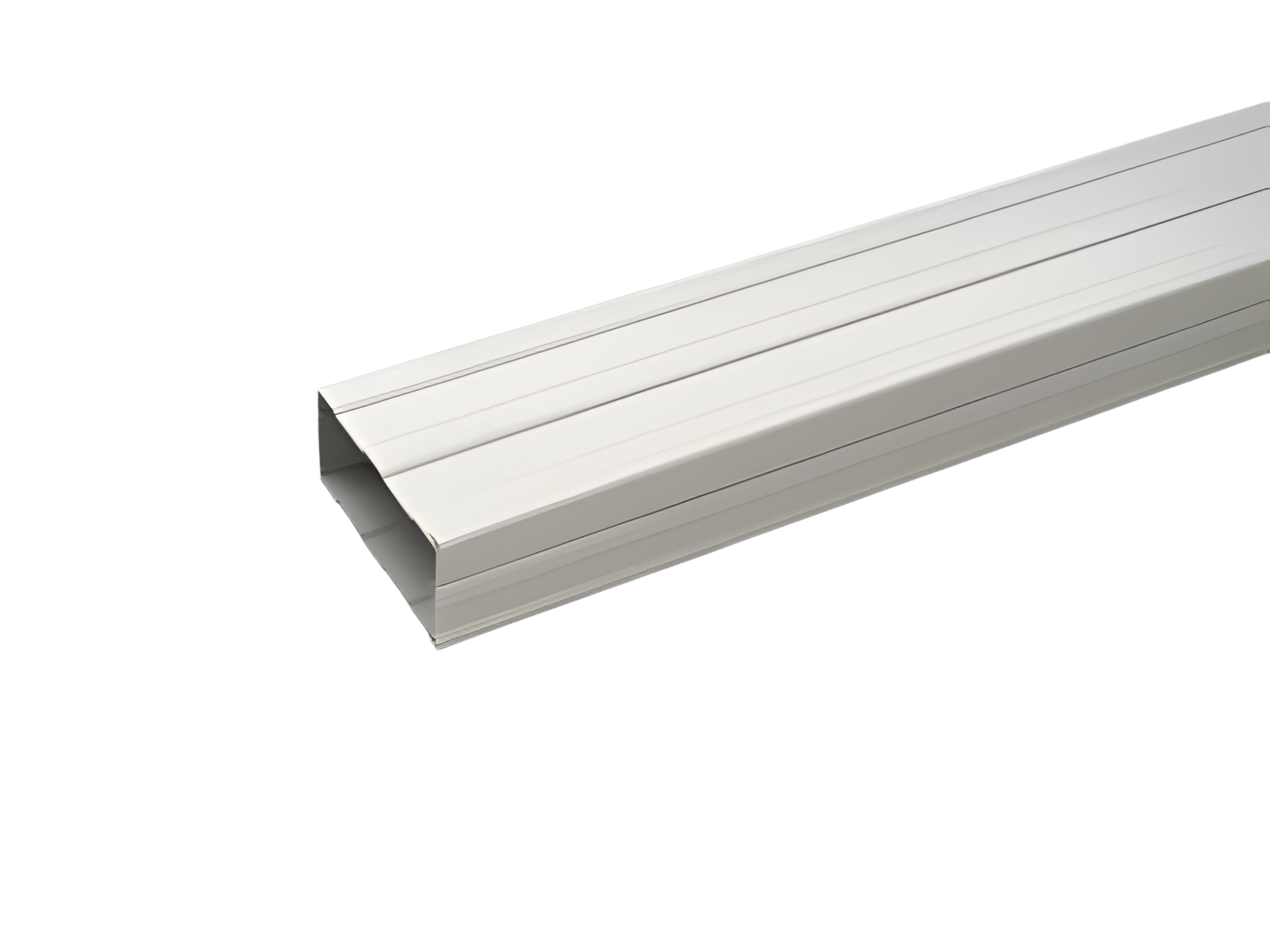

母线盖 (01252)

The picture may show a similar product.

说明

订货号 01252000

母线盖

适用 2T 和 3T 型母线，1 m 长

防触摸保护盖

系统

60Classic, centre feed unit

产品组 06

分组

 27
包装件数 5
EAN 4021267012526
ECLASS 6.1 27370390
ECLASS 7.1 27142190
ETIM 4.0 EC002270
ETIM 5.0 EC002270

认证

标准

IEC 61439-1:2020

UL 508

认证许可

CSA , UL , DNV GL

for UL feeder circuits >250V

型号: CHH-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Details UL
标准
UL 508
for UL feeder circuits >250V
机械数值
宽 x 高 x 厚: 1000 x 35 x 78
重量: 38.0 kg/100

Application notes

说明

在加工和使用塑料型材时避免接触油脂以及类似化学物质。
短路稳定性: 已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

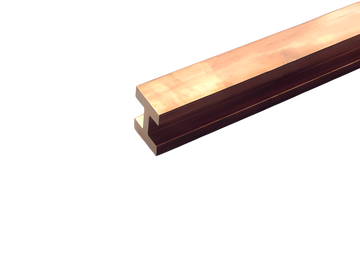

01249000
2T 型母线 720 mm²
长 2.40 m, 无镀层
更多

01229000
2T 型母线 720 mm²
长 3.60 m, 无镀层
更多

01223000
2T 型母线 500 mm²
长 3.60 m, 无镀层
更多

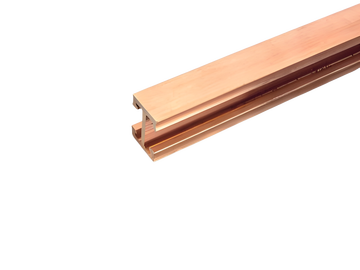

01250000
2T 型母线 500 mm²
长 2.40 m, 无镀层
更多

01225000
2T 型母线 500 mm²
长 453 mm, 镀锡
更多

01190000
2T 型母线 720 mm²
长 3.60m, 镀锡
更多

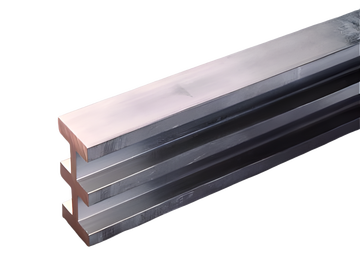

01227000
3T 型母线 1140 mm²
长 3.60 m, 镀锡
更多

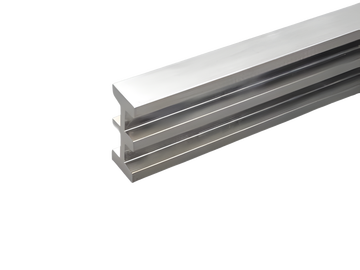

01187000
3T 型母线 1140 mm²
长 2.40 m, 镀锡
更多

01226000
2T 型母线 500 mm²
长 653 mm,镀锡
更多

01609000
2T 型母线 500 mm²
长 2.40 m, 镀锡
更多

01608000
2T 型母线 720 mm²
长 2.40 m, 镀锡
更多

01224000
2T 型母线 500 mm²
长 3.60 m, 镀锡
更多
