产品选择

适用 UL 供电电路 >250V

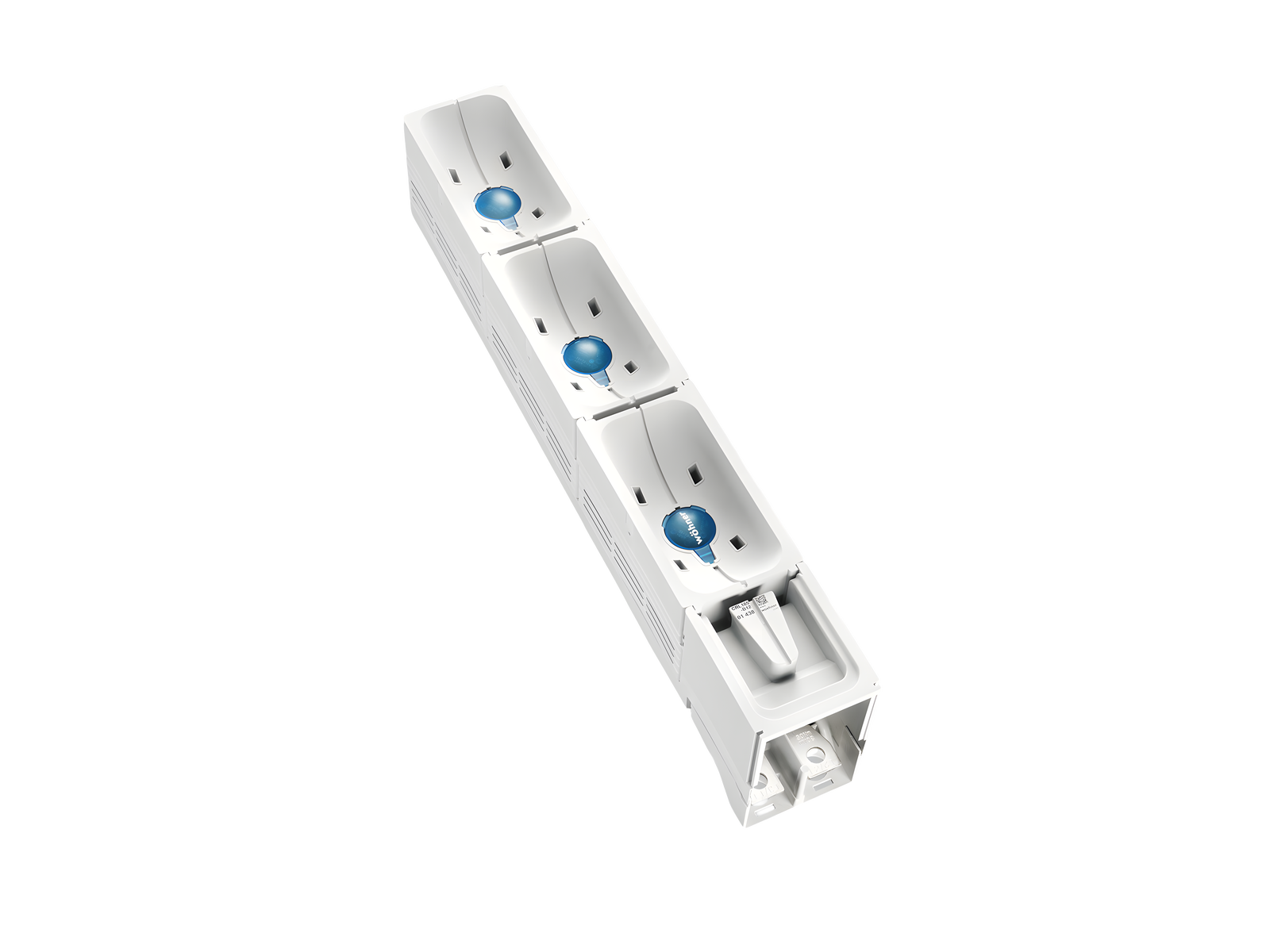

条形连接器 (01438)

The picture may show a similar product.

说明

订货号 01438 000A

CRITO®185Power

条形连接器

3 极

螺钉 M12

仅上端或下端连接至系统

适用母线 30, 40, 60, 80, 100, 120 x 10

系统

185Power

产品组 07

分组

 57
包装件数 1
EAN 4021267014384
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

型号: CRL185-800

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
端部供电（IEC）: 800 A
额定电压（IEC）AC: 690 V
额定冲击耐受电流 Ipk : 54.1 kA
rated short-time withstand current Icw (0.5 s) max.: 25.9 kA

功率输出:

The power dissipation at a typical load of 80 % results to 172.8 W.

(The power dissipation at full load would be 270.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 1000 V
最大电压 IEC DC: 1500 V
最大电流负载能力 (IEC): 800 A
机械数值
宽 x 高 x 厚: 100 x 665 x 150
重量: 484.0 kg/100
极数: 3 极
适用母线: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja
连接端
screw connection
M12

Application notes

产品的绝缘性能与安装条件有关。

在排列时, 要考虑根据主电流回路数确定的额定负载系数符合DIN EN 61439标准的要求

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

附件

accessories for mounting

33738 000A
CrossLink® 挂钩
适用于带 CrossLink® 防触摸保护功能的母线系统
尺寸 1 - 3
更多

33740 000A
挂钩
for busbar systems without protection modules
尺寸 1 - 3
更多

covers

33733 000A
连接空间盖罩
通用于尺码 1 - 3 的 NH 导轨和条形连接器 800 A
尺寸 1- 3
更多

measuring transformers 333mV

37308 000A
333 mV 电流互感器，800 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37306 000A
333 mV 电流互感器，500 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37298 000A
333 mV 电流互感器，400 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37289 000A
333 mV 电流互感器，200 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37297 000A
333 mV 电流互感器，250 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37301 000A
333 mV 电流互感器，800 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37290 000A
333 mV 电流互感器，250 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37296 000A
333 mV 电流互感器，200 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37304 000A
333 mV 电流互感器，250 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37291 000A
333 mV 电流互感器，400 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37303 000A
333 mV 电流互感器，200 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
on request
更多

37294 000A
333 mV 电流互感器，800 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37292 000A
333 mV 电流互感器，500 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37293 000A
333 mV 电流互感器，600 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37299 000A
333 mV 电流互感器，500 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37305 000A
333 mV 电流互感器，400 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37300 000A
333 mV 电流互感器，600 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37307 000A
333 mV 电流互感器，600 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

current transformers class 1

37212 000A
电流互感器 200 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37213 000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37214 000A
电流互感器 400 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37215 000A
电流互感器 500 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37216 000A
电流互感器 630 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37217 000A
电流互感器 800 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

current transformers class 0.5

37219 000A
电流互感器 200 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37220 000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37221 000A
电流互感器 400 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37222 000A
电流互感器 500 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37223 000A
电流互感器 630 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37224 000A
电流互感器 800 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
fino esaurimento scorte
更多

37232 000A
电流互感器 200 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37233 000A
电流互感器 250 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37234 000A
电流互感器 400 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37235 000A
电流互感器 500 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

current transformers class 0.5s

37226 000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37227 000A
电流互感器 400 A / 5 A
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37228 000A
电流互感器 500 A / 5 A
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37229 000A
电流互感器 630 A / 5 A
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37230 000A
电流互感器 800 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
fino esaurimento scorte
更多

37236 000A
电流互感器 250 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37237 000A
电流互感器 400 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37238 000A
电流互感器 500 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多
