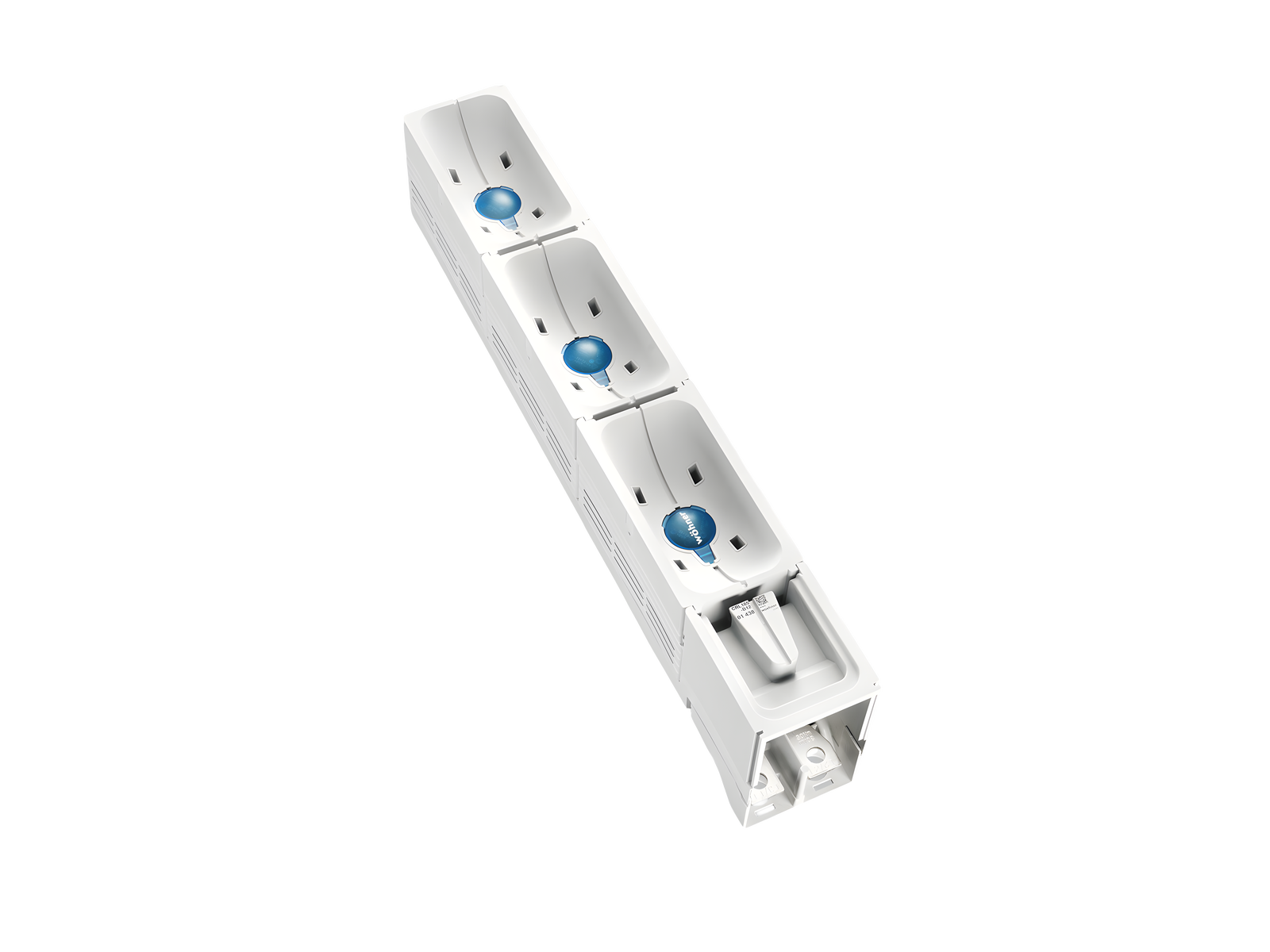

条形连接器 (01438)

The picture may show a similar product.

说明

订货号 01438000A

CRITO^®185Power

条形连接器

3 极

螺钉 M12

上端或下端接电缆

适用母线 30, 40, 60, 80, 100, 120 x 10

系统

185Power

产品组	07
分组	57

包装件数	1
EAN	4021267014384

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

型号: CRL185-800

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
额定电流（IEC）:	800 A
额定电压（IEC）AC:	690 V

额定冲击耐受电流 I_pk:	54.1 kA
rated short-time withstand current I_cw (0.5 s) max.:	25.9 kA

功率输出:

The power dissipation at a typical load of 80 % results to 172.8 W.

(The power dissipation at full load would be 270.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	1000 V
最大电压 IEC DC:	1500 V
最大电流负载能力 (IEC):	800 A

机械数值
宽 x 高 x 厚:	100 x 665 x 150
重量:	484.0 kg/100
极数:	3线
适用母线:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:	ja
CT can be integrated in the CT module:	ja

连接端
screw connection
M12

Application notes

产品的绝缘性能与安装条件有关。
说明	在排列时, 要考虑根据主电流回路数确定的额定负载系数符合DIN EN 61439标准的要求
