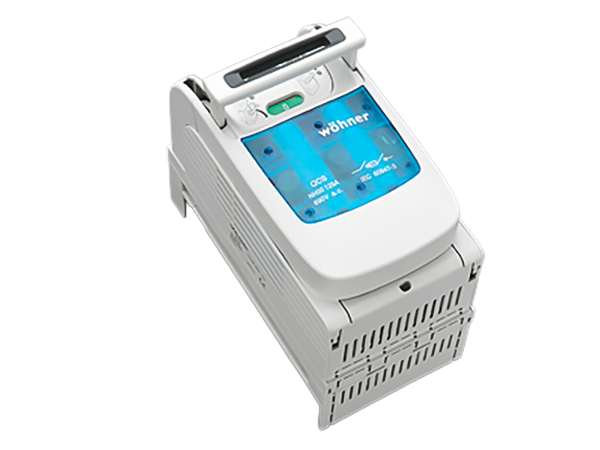

The picture may show a similar product.
订货号 33501000
QUADRON®60Classic Speed
隔离开关熔断器组，3 极
框端子，上端连接
尺寸 00
double-breaking
operator independent switching (snap-action mechanism)
适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线
系统
60Classic
产品优势
带瞬时开关装置用于进行频繁开关操作, 使用等级"A"
在位置0锁定, 最多加装3个挂锁
>FLAG-指示器显示开关位置
通过双断点可无危险并且无需工具更换熔断器
通过取下带熔断器的面罩作为可视的明显断开点
符合 IEC / EN 60204-1, 可作为电网分断设备的主开关使用
主开关和紧急开关只在带有AC23A/B时组合使用
CrossLink® Technology的转接器技术
简便安全的挂接和连接
适用矩形母线的母线架可覆盖安装
紧凑的结构(106mm 宽)
| 产品组 | 15 |
分组 |
20 |
| 包装件数 | 1 |
| EAN | 4021267335014 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
认证许可
IEC (CB) , VDE , CCC , DNV GL
型号: QCS-NH00
CCC认证: 2010010302392782
| for fuse links size: | NH 000, NH 00 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 10 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| 额定电流（IEC）: | 125 A |
| 额定电压（IEC）AC: | 690 V |
| rated isolation voltage Ui AC: | 800 V |
| 额定冲击耐受电压 Uimp: | 8 kV |
| 使用等级 AC (IEC 60947-3): | AC-23B (690V / 125A) AC-23A (500V / 125A) AC-22A (690V / 125A) |
| 使用等级 DC (IEC 60947-3) : | DC-说明: 2 条电流路径(L1, L3)串联 DC-22B (220V/125A) |
| 带熔断器时的条件额定短路电流: | 50 kA / 690 V (125A) |
| 带熔断器测定的工作等级: | gG |
功率输出:
The power dissipation at a typical load of 80 % results to 17.2 W.
(The power dissipation at full load would be 26.8 W.)
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| 在使用多个元件并排运行时, 应注意符合VDE 0660 部分 500/EN60 439-1标准, 表1中的额定负载系数 | |
| 系统元件: 正面防护等级 IP20 符合DIN EN 60529标准, 取决于安装时的连接区域 ; 防触摸保护符合 DIN EN 50274标准 转接器模块: 正面保护等级 IP20, 符合 DIN EN 60529 (防止手指接触) |
| 机械数值 | |
| 宽 x 高 x 厚: | 106 x 200 x 128 |
| 重量: | 219.0 kg/100 |
| 极数: | 3线 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 和异型母线 |
母线连接: 预压紧的弹性连接, 便捷的卡接结构, 通过组合脚简便地在5mm和10mm厚的母线上转换
| 连接端 | |
| Not suitable for aluminium cables ! | |
|
框端子: |
|
| Not suitable for aluminium cables ! | |
| 所使用熔断器的允许损耗功率: | 10 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
