带插孔的端子，用于螺钉连接 M8 (01182)

The picture may show a similar product.

说明

订货号 01182 000

带插孔的端子，用于螺钉连接 M8

1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²

尺寸 NH 00

系统

60Classic

产品组 09

分组

 51
包装件数 3
EAN 4021267011826
ETIM 5.0 EC002498
ETIM 5.0 EC002498
ETIM 10.0 EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

机械数值
宽 x 高 x 厚: 22 x 40 x 18
重量: 4.2 kg/100

1 x 2.5 - 16mm² + 2 x 2.5 - 25mm² rm
1 x 2.5 - 10mm² + 2 x 2.5 - 16mm² f+AE
Md 2Nm

连接端
Not suitable for aluminium cables !
原材料性能
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

由主产品决定

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

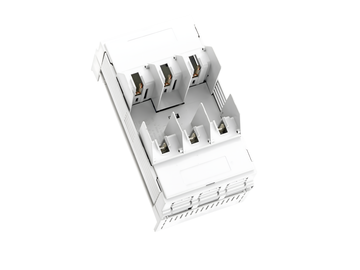

03299 000
QUADRON 60Classic
刀型触头熔断器支持件，160 A
螺钉 M8
尺寸 00 / 3极
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33079 000
QUADRON 60Classic
NH 熔断器式隔离开关，尺码 00，160 A
螺钉 M8
适用 5 线系统
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10
更多

33199 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
压板 70 mm²
for mounting plate
更多

33221 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
压板 70 mm²，带短保护盖罩
for mounting plate
更多

33222 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
螺钉 M8，带短保护盖罩
for mounting plate
更多

33200 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
螺钉 M8
for mounting plate
更多

33394 000
QUADRON 60Classic
NH 熔断器式隔离开关，尺码 00，160 A
螺钉 M8
带电子熔丝监测器
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33208 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
螺钉 M8
带电机熔丝检测器
for mounting plate
更多

33207 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
压板 70 mm²
带电机熔丝检测器
for mounting plate
更多

33398 000
QUADRON 60Classic
NH 熔断器式隔离开关，尺码 00，160 A
螺钉 M8
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33329 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
螺钉 M8
带电子熔丝监测器
for mounting plate
更多

33328 000
QUADRON Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
压板 70 mm²
带电子熔丝监测器
for mounting plate
