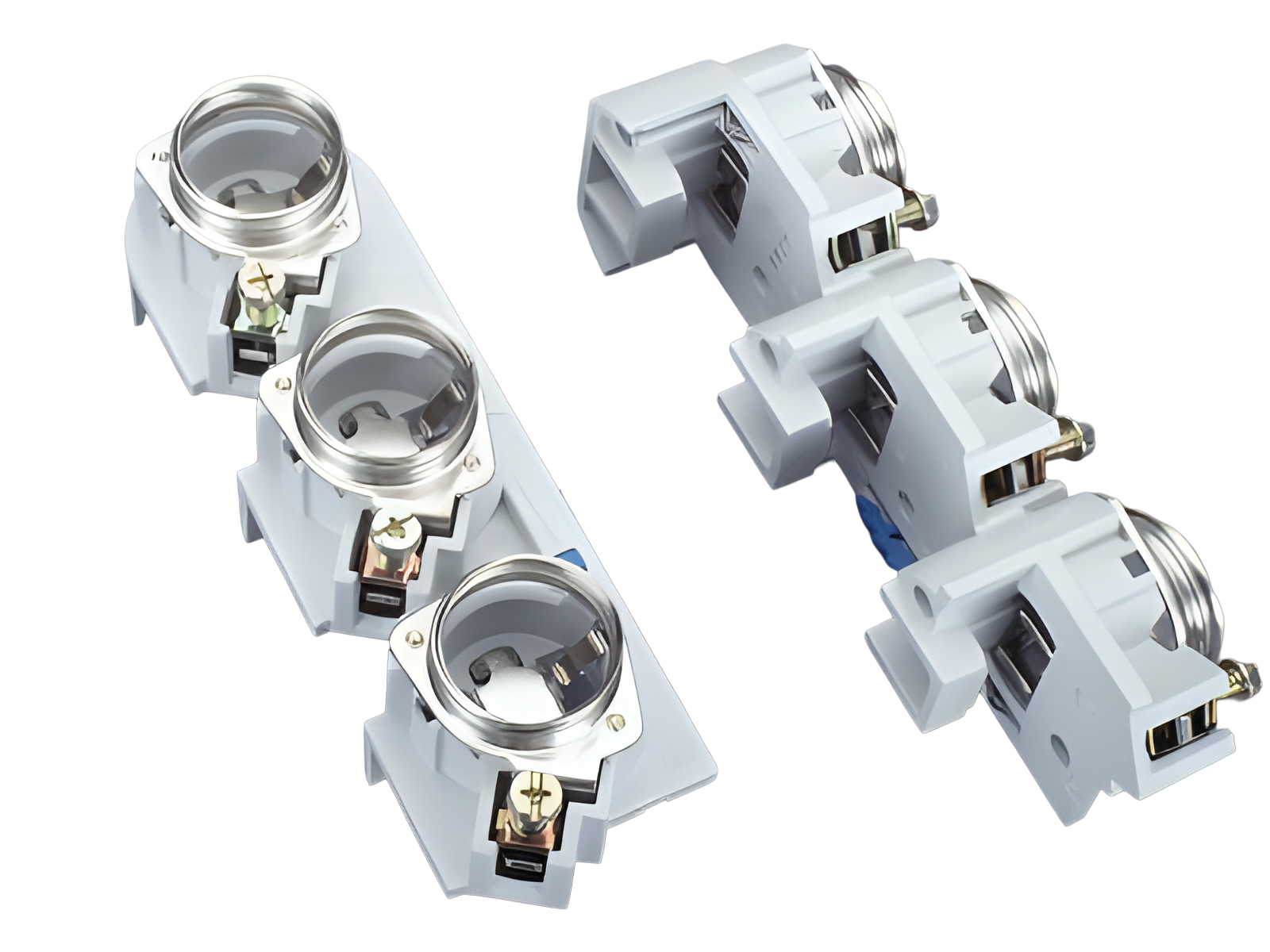

D 熔断器管座，母线式，57mm (31409)

The picture may show a similar product.

说明

订货号 31409000

CUSTO^®60Classic

D 熔断器管座，母线式，57mm

适用母线 10 mm, 定位环

E 33 / 3极

适用母线 12, 15, 20, 25, 30 x 10 和异型母线

系统

60Classic

产品组	01
分组	24

包装件数	10
EAN	4021267314095

产品手册页码

2007 : 2.17

ECLASS 6.1	27142103
ECLASS 7.1	27142103
ETIM 4.0	EC000094
ETIM 5.0	EC000094

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

认证许可

DNV GL , EAC

EAC Type: D

产品信息

fuse links acc. to standard:	IEC / HD 60269-3
所使用熔断器的允许损耗功率:	7 W

Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
额定电流（IEC）:	63 A
额定电压（IEC）AC:	500 V

额定电压（IEC） DC:

500 V

额定冲击耐受电压 U_imp:

4 kV

带熔断器测定的工作等级:	gG
带熔断器时的分断能力:	50 kA

功率输出:

The power dissipation at a typical load of 80 % results to 6.4 W.

(The power dissipation at full load would be 10.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	725 V
最大电压 IEC DC:	630 V

熔断器通过镀银铜板连接在母线上
适用于熔断器和定位部件, 符合 DIN VDE 0636-3 IEC / HD 60269-3标准
nach DIN VDE 0636 Teil 3011 auch 690 V 符合DIN VDE 0636 部分3011可以是690V

机械数值
宽 x 高 x 厚:	57 x 200 x 43
重量:	31.6 kg/100
极数:	3线
适用母线:	12, 15, 20, 25, 30 x 10 和异型母线

固定方式: 通过卡接机构防止移动螺帽产生连接压力框端子扭紧扭力矩为 3 Nm

连接端
Not suitable for aluminium cables !

链接

Article master data, overviews and prices

下载

| 通用技术说明

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| EU 符合性声明

| Declaration of conformity UKCA

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

01100000
D 螺旋帽，陶瓷
500 V
E 33
更多

31071000
D 条形盖
E 33
1 倍，加高版，57 mm 宽
更多

31073000
D 条形盖
E 33
2 倍，加高版，114 mm 宽
更多

31100000
D 螺旋帽，塑料
500 V
E 33
更多

Usage

31073000
D 条形盖
E 33
2 倍，加高版，114 mm 宽
更多

31071000
D 条形盖
E 33
1 倍，加高版，57 mm 宽
更多
