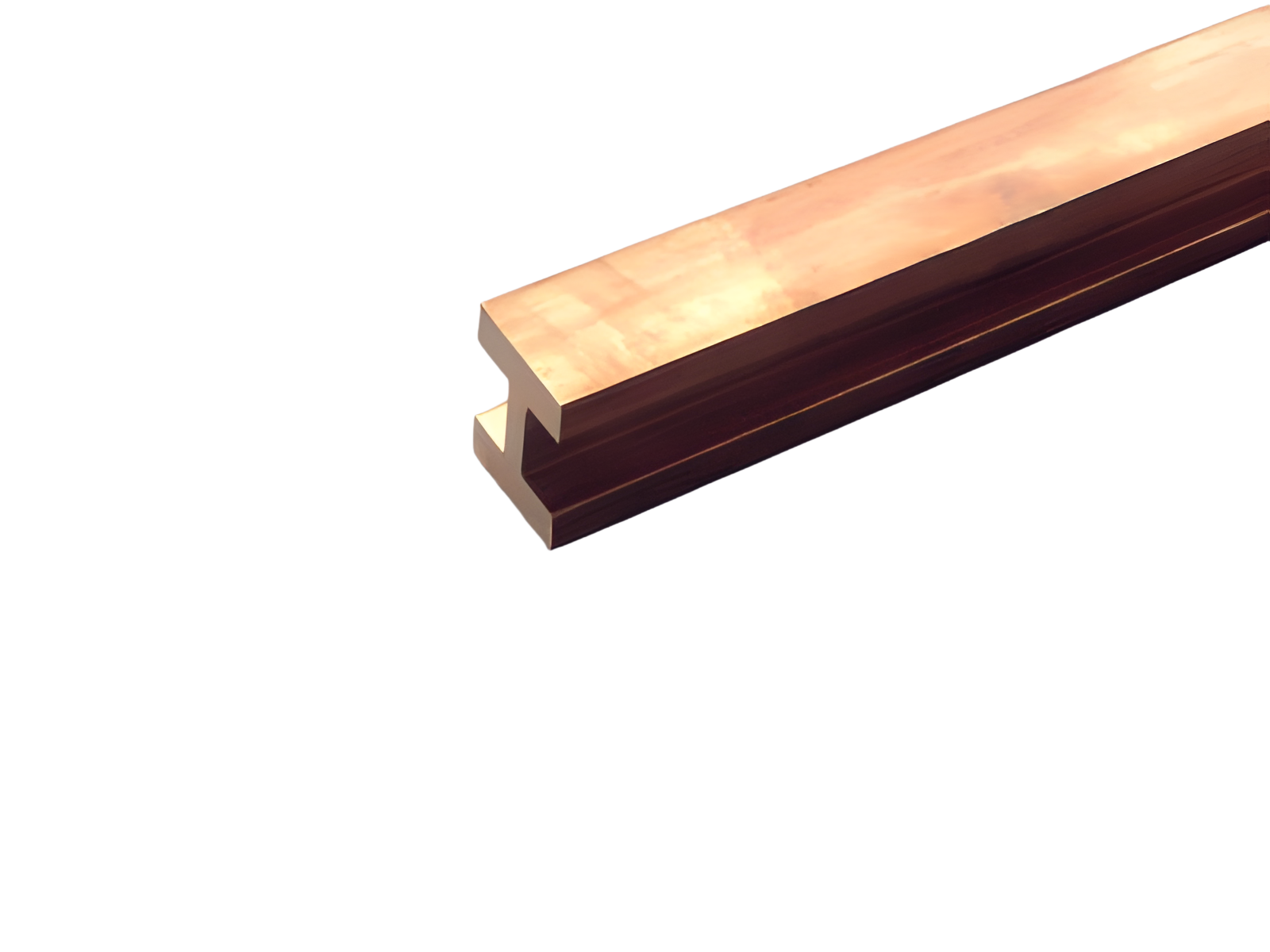

2T 型母线 720 mm² (01229)

The picture may show a similar product.

说明

订货号 01229 000

2T 型母线 720 mm²

material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)

长 3.60 m, 无镀层

系统

60Classic, 中心供电单元

产品组 06

分组

 91
包装件数 1
EAN 4021267012298
ECLASS 6.1 27370303
ECLASS 7.1 27370303
ETIM 4.0 EC001522
ETIM 5.0 EC001522

认证

标准

IEC 61439-1:2020

UL 508

认证许可

CSA , UL

for UL feeder circuits >250V

型号: H720-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 174.7 W.

(The power dissipation at full load would be 273.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
current at 55 K: 1600 A
diagram current capacity (IEC)
Details UL
标准
UL 508
for UL feeder circuits >250V
考虑具体安装条件下的允许温升，根据 UL 标准，可以允许如下负荷（文件 E197039)
max. load acc. to UL 508: 1400 A
应用中请您注意所使用的母线支架的额定电压
机械数值
宽 x 高 x 厚: 3600 x 30 x 40
重量: 2332.0 kg/100
截面积: 720 mm²

棱角半径 0.5

Application notes

应用时请您注意所使用的母线支架的绝缘特性。

参阅所使用母线架的产品描述

for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| Diagram current capacity

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

covers

01252 000
母线盖
适用 2T 和 3T 型母线，1 m 长
防触摸保护盖
