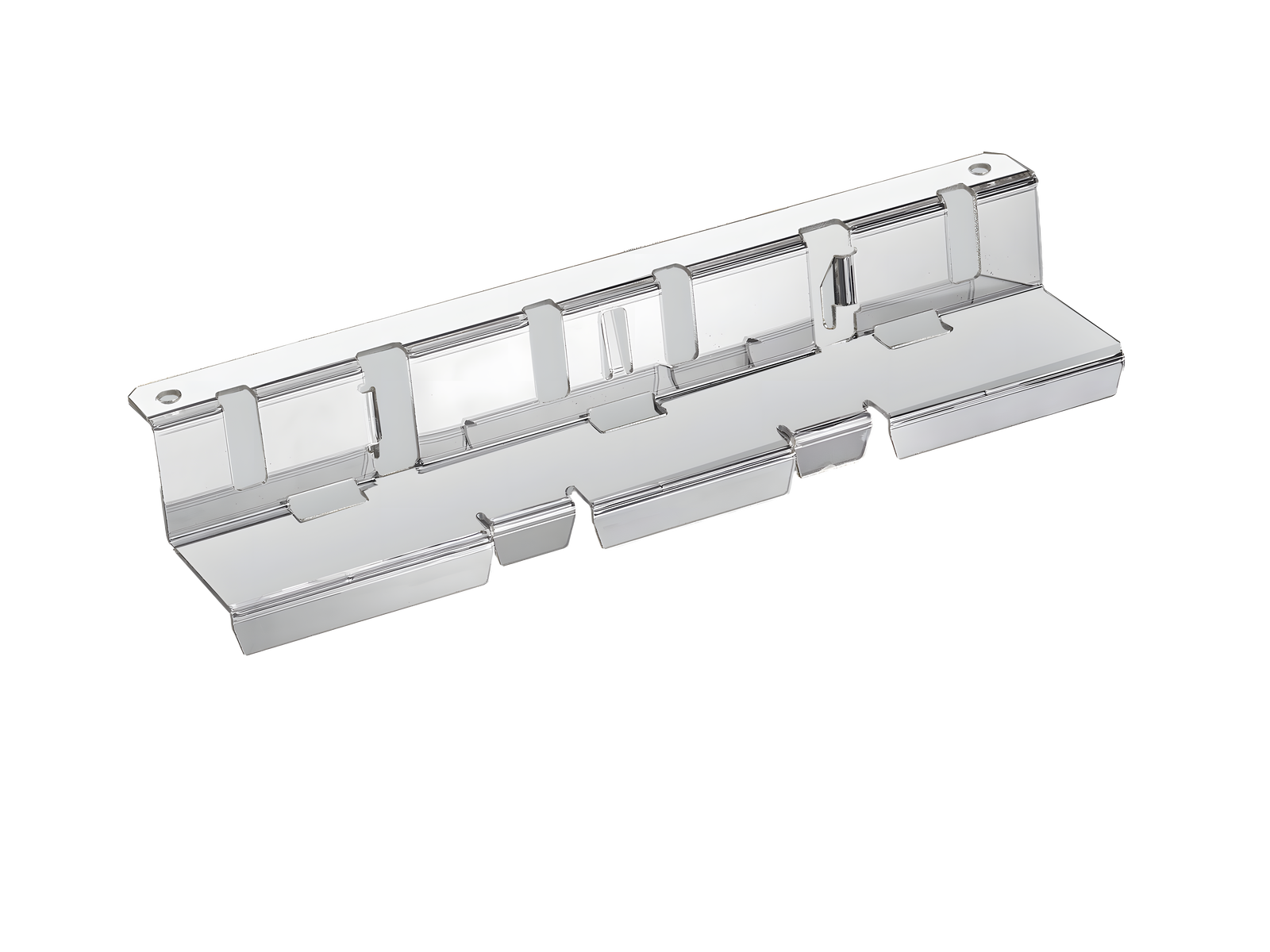

防触摸保护盖板 IP20（背面安装） (32704)

The picture may show a similar product.

说明

订货号 32704000A

防触摸保护盖板 IP20（背面安装）

适用于所有转接器

系统

185Power

产品组 05

分组

 57
包装件数 1
EAN 4021267327040
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

认证

标准

IEC 61439-1:2020

型号: C185-E

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
5% derating for the electrical data of the circuit breaker
机械数值
宽 x 高 x 厚: 300 x 55 x 67
重量: 9.0 kg/100
极数: 3线

Application notes

短路稳定性: 已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

32809000A
EQUES®185Power
母线转接器 1440 A
300 x 652, 上端连接, 螺钉连接
适用: GE FK1600, Legrand DPX³ 1600
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32753000A
EQUES®185Power
母线转接器 1150 A
300 x 675, 上端连接，端子连接
适用: Siemens 3VL7 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
停产产品
更多

32757000A
EQUES®185Power
母线转接器 1250 A
300 x 675, 上端连接，端子连接
适用: Schneider Electric NS1250
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32749000A
EQUES®185Power
母线转接器 1150 A
300 x 652, 相位转换
下端连接至系统
适用: Siemens 3VL7 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
停产产品
更多

32766000A
EQUES®185Power
母线转接器 1000 A
300 x 652, 上端连接，端子连接
适用: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32756000A
EQUES®185Power
母线转接器 1450 A
300 x 675, 上端连接，端子连接
适用: Schneider Electric NS1600
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32769000A
EQUES®185Power
母线转接器 630 A
300 x 675, 上端连接，端子连接
适用: Siemens 3VL5 (630 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
停产产品
更多

32719000A
EQUES®185Power
母线转接器 1200 A
300 x 652, 下端连接，端子连接，相位转换
适用: Schneider Electric NS1250
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32765000A
EQUES®185Power
母线转接器 1250 A
300 x 652, 上端连接，端子连接
适用: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32776000A
EQUES®185Power
母线转接器 1200 A
300 x 652, 上端/下端连接，螺钉连接
适用: Schneider Electric NS1250
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32758000A
EQUES®185Power
母线转接器 1000 A
300 x 652, 上端连接，端子连接
适用: Schneider Electric NS630B, NS800, NS1000
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32754000A
EQUES®185Power
母线转接器 720 A
300 x 675, 上端连接，端子连接
适用: Siemens 3VL6 (630 A, 800 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
停产产品
更多

32772000A
EQUES®185Power
母线转接器 1150 A
300 x 675, 上端/下端连接，螺钉连接
适用: Siemens 3VL7 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
停产产品
更多

32785000A
EQUES®185Power
母线转接器 1000 A
300 x 652, 上端/下端连接，螺钉连接
适用: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32721000A
EQUES®185Power
母线转接器 1250 A
300 x 652, 下端连接，螺钉连接，相位转换
适用: Schneider Electric NS1250
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32737000A
EQUES®185Power
母线转接器 1200 A
300 x 652, 下端连接, 端子连接
适用: Schneider Electric NS1250
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32775000A
EQUES®185Power
母线转接器 1400 A
300 x 652, 上端/下端连接，螺钉连接
适用: Schneider Electric NS1600
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32761000A
EQUES®185Power
母线转接器 1440 A
300 x 675, 上端连接，端子连接
适用: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32807000A
EQUES®185Power
母线转接器 1320 A
300 x 652, 上端连接, 螺钉连接
适用: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32718000A
EQUES®185Power
母线转接器 1400 A
300 x 652, 下端连接，端子连接，相位转换
适用: Schneider Electric NS1600
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32784000A
EQUES®185Power
母线转接器 1250 A
300 x 652, 上端/下端连接，螺钉连接
适用: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32734000A
EQUES®185Power
母线转接器 1400 A
300 x 652, 下端连接, 端子连接
适用: Schneider Electric NS1600
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32777000A
EQUES®185Power
母线转接器 900 A
300 x 652, 上端/下端连接，螺钉连接
适用: Schneider Electric NS630B, NS800, NS1000
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32720000A
EQUES®185Power
母线转接器 1400 A
300 x 652, 下端连接，螺钉连接，相位转换
适用: Schneider Electric NS1600
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32731000A
EQUES®185Power
母线转接器 1400 A
300 x 652, 下端连接, 端子连接
适用: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32808000A
EQUES®185Power
母线转接器 1320 A
300 x 652, 上端/下端连接, 螺钉连接
适用: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32722000A
EQUES®185Power
母线转接器 1320 A
300 x 652, 下端连接, 端子连接, 相位转换
适用: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32703000A
IP20 保护盖（正面）
包含 3 个正面盖罩
300 mm 宽
适用: Siemens 3VL7 (1000 A, 1250 A), 3VL8 (1600 A)
停产产品
更多

32787000A
EQUES®185Power
母线转接器 1400 A
300 x 652, 下端连接, 端子连接, 相位转换
适用: Eaton NZM4 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32726000A
EQUES®185Power
母线转接器 1220 A
300 x 652, 下端连接, 端子连接
适用: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

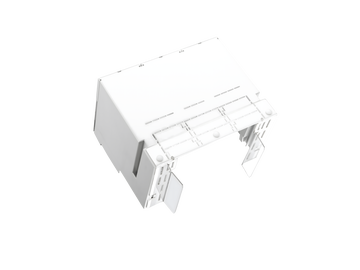

32702000A
IP20 保护盖（正面）
包含 3 个正面盖罩
300 mm 宽
适用: Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600
更多

32755000A
EQUES®185Power
母线转接器 1000 A
300 x 675, 上端连接，端子连接
适用: Siemens 3VL7 (1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
停产产品
更多

32709000A
EQUES®185Power
母线转接器 1000 A
300 x 675, 上端/下端连接，螺钉连接
适用: Siemens 3VA25 (630 A, 800 A, 1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32701000A
IP20 保护盖（正面）
包含 3 个正面盖罩
300 mm 宽
适用: Eaton NZM4, GE FK1600, Legrand DPX³ 1600
更多

32770000A
EQUES®185Power
母线转接器 630 A
300 x 652, 上端/下端连接，螺钉连接
适用: Siemens 3VL5 (630 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
停产产品
更多

32729000A
EQUES®185Power
母线转接器 1000 A
300 x 652, 下端连接, 端子连接
适用: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32797000A
EQUES®185Power
母线转接器 1320 A
300 x 652, 下端连接, 端子连接
适用: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32708000A
EQUES®185Power
母线转接器 1000 A
300 x 675, 下端连接，端子连接
适用: Siemens 3VA25 (630 A, 800 A, 1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32747000A
EQUES®185Power
母线转接器 900 A
300 x 652, 下端连接, 端子连接
适用: Schneider Electric NS630B, NS800, NS1000
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32796000A
EQUES®185Power
母线转接器 630 A
300 x 675, 下端连接，端子连接
适用: Siemens 3VL5 (630 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
停产产品
更多

32774000A
EQUES®185Power
母线转接器 650 A
300 x 675, 上端/下端连接，螺钉连接
适用: Siemens 3VL6 (630 A, 800 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
停产产品
更多

32763000A
EQUES®185Power
母线转接器 1000 A
300 x 675, 上端连接，端子连接
适用: Eaton NZM4 (630 A, 800 A, 1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32780000A
EQUES®185Power
母线转接器 1400 A
300 x 652, 上端/下端连接，螺钉连接
适用: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32781000A
EQUES®185Power
母线转接器 1250 A
300 x 652, 上端/下端连接，螺钉连接
适用: Eaton NZM4 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32700000A
IP20 保护盖（正面）
包含 3 个正面盖罩
300 mm 宽
适用: ABB Tmax T6, T7, Emax E2, Siemens 3VA27
更多

32724000A
EQUES®185Power
母线转接器 1320 A
300 x 652, 下端连接, 螺钉连接, 相位转换
适用: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32723000A
EQUES®185Power
母线转接器 1220 A
300 x 652, 下端连接, 端子连接, 相位转换
适用: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32752000A
EQUES®185Power
母线转接器 1550 A
300 x 675, 上端链接, 端子链接
适用: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

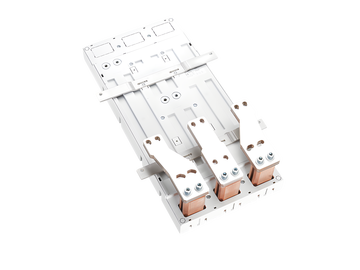

32764000A
EQUES®185Power
母线转接器 1500A
300 x 675, 下端连接，端子连接
适用: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32762000A
EQUES®185Power
母线转接器 1250 A
300 x 675, 上端连接，端子连接
适用: Eaton NZM4 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32773000A
EQUES®185Power
母线转接器 1000 A
300 x 675, 上端/下端连接，螺钉连接
适用: Siemens 3VL7 (1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
停产产品
更多

32707000A
EQUES®185Power
母线转接器 1000 A
300 x 652, 上端连接，端子连接
适用: Siemens 3VA25 (630 A, 800 A, 1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32779000A
EQUES®185Power
母线转接器 1000 A
300 x 652, 上端/下端连接，螺钉连接
适用: Eaton NZM4 (630 A, 800 A, 1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32789000A
EQUES®185Power
母线转接器 1400 A
300 x 652, 下端连接, 端子连接, 相位转换
适用: Eaton NZM4 (1600 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32771000A
EQUES®185Power
母线转接器 1150 A
300 x 652, 下端连接，端子连接
适用: Siemens 3VL7 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
停产产品
更多

32783000A
EQUES®185Power
母线转接器 1000 A
300 x 675, 下端连接，端子连接
适用: Siemens 3VL7 (1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
停产产品
更多

32795000A
EQUES®185Power
母线转接器 650 A
300 x 675, 下端连接，端子连接
适用: Siemens 3VL6 (630 A, 800 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
停产产品
更多

32725000A
EQUES®185Power
母线转接器 1220 A
300 x 652, 下端连接, 螺钉连接, 相位转换
适用: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32788000A
EQUES®185Power
母线转接器 1200 A
300 x 652, 下端连接, 端子连接, 相位转换
适用: Eaton NZM4 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32790000A
EQUES®185Power
母线转接器 1200 A
300 x 652, 下端连接, 端子连接, 相位转换
适用: Eaton NZM4 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32733000A
EQUES®185Power
母线转接器 1000 A
300 x 652, 下端连接, 端子连接
适用: Eaton NZM4 (630 A, 800 A, 1000 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32732000A
EQUES®185Power
母线转接器 1200 A
300 x 652, 下端连接, 端子连接
适用: Eaton NZM4 (1250 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32786000A
EQUES®185Power
母线转接器 800 A
300 x 652, 上端/下端连接，螺钉连接
适用: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
更多

32767000A
EQUES®185Power
母线转接器 800 A
300 x 652, 上端连接，端子连接
适用: ABB Tmax T6, T7, XT6, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32730000A
EQUES®185Power
母线转接器 800 A
300 x 652, 下端连接, 端子连接
适用: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

32706000A
IP20 保护盖（正面）
包含 3 个正面盖罩
300 mm 宽
适用: Siemens 3VL5 (630 A), 3VL6 (630 A, 800 A)
停产产品
更多

32705000A
IP20 保护盖（正面）
包含 3 个正面盖罩
300 mm 宽
适用: Siemens 3VA25 (630 A, 800 A, 1000 A)
更多

https://pim.woehner.de/ZH/CN/1000181316

获取联系人


跳转至联系页面

维纳尔（北京）电气系统有限公司
北京市北京经济技术开发区
融兴北一街11号院6号楼103号
邮编：100176

电话：+86 10 67870300
邮箱：info@woehner.com.cn
网站：woehner.com.cn
