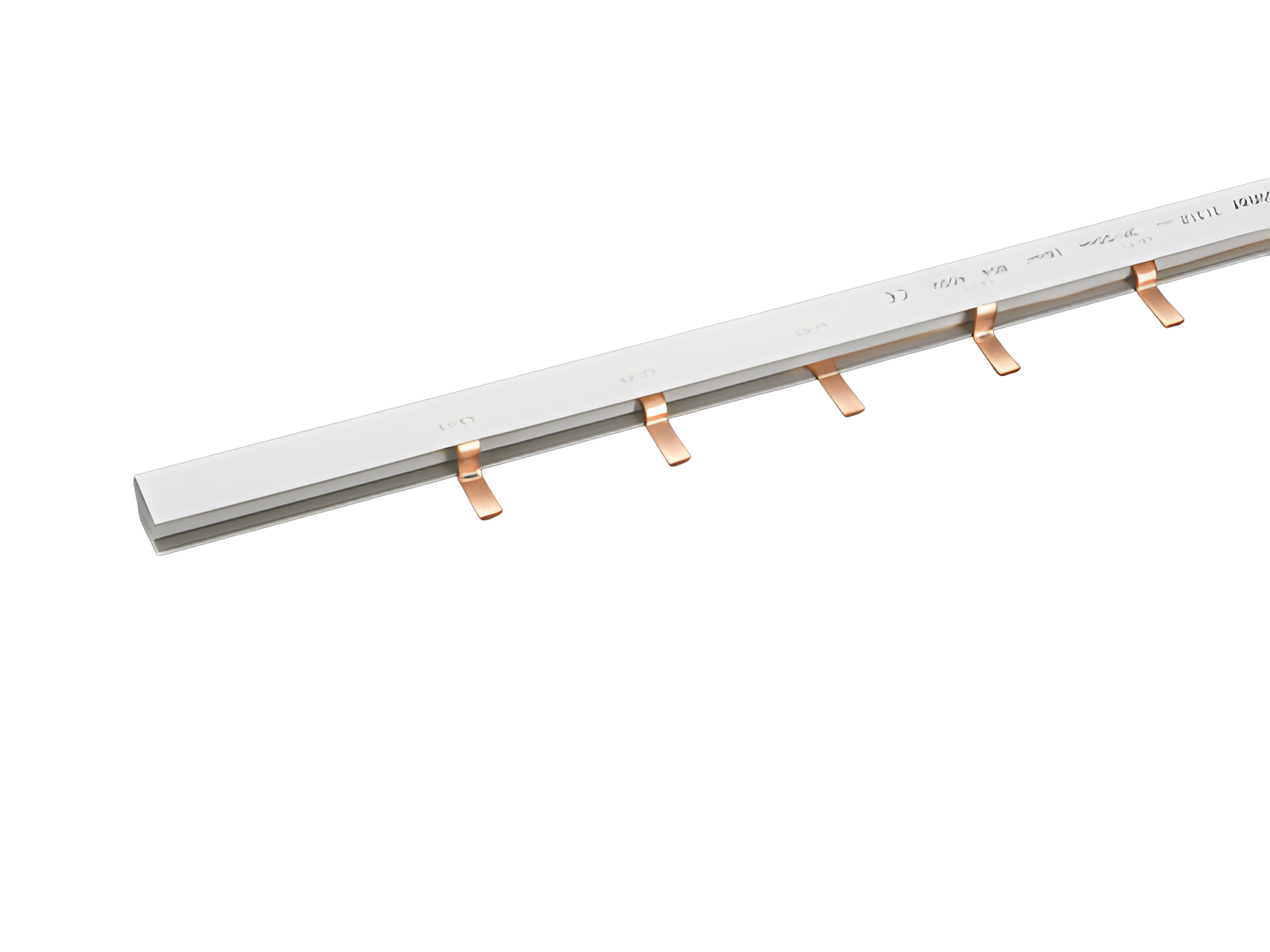

3 线梳型母线, 适用于 E33，齿距 50 mm (31312)

The picture may show a similar product.

说明

订货号 31312 000A

3 线梳型母线, 适用于 E33，齿距 50 mm

80 A，1 m 长

16 mm²

产品组 06

分组

 95
包装件数 10
EAN 4021267313128
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

认证

标准

IEC 61439-1:2020

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 80 A
额定电压（IEC）AC: 690 V
额定冲击耐受电压 Uimp: 4 kV

功率输出:

The power dissipation at a typical load of 80 % results to 1.8 W.

(The power dissipation at full load would be 2.8 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
中间位置供电时的电流负荷能力: 130 A
机械数值
宽 x 高 x 厚: 1000 x 17 x 16
重量: 50.5 kg/100
截面积: 16 mm²

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

31029 000A
连接端子，侧端连接
6 - 50 mm²
适用于: 31012, 31310, 31312
更多

31085 000A
连接端子，正面连接
6 - 50 mm²
适用于: 31012, 31310, 31312
更多

covers

31027 000B
末端盖
适用于 2 线和 3 线梳型母线 16 mm²
更多

Usage

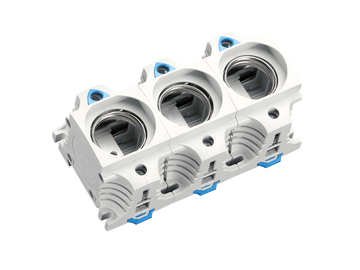

31176 000A
TRITON®Panel
D 型 熔断器支持件
Size DIII / E 33
E 33 / 63 A / 3 极, 适用于定位螺栓
防触摸保护符合 DGUV V3
for mounting plate or mounting rail
更多
