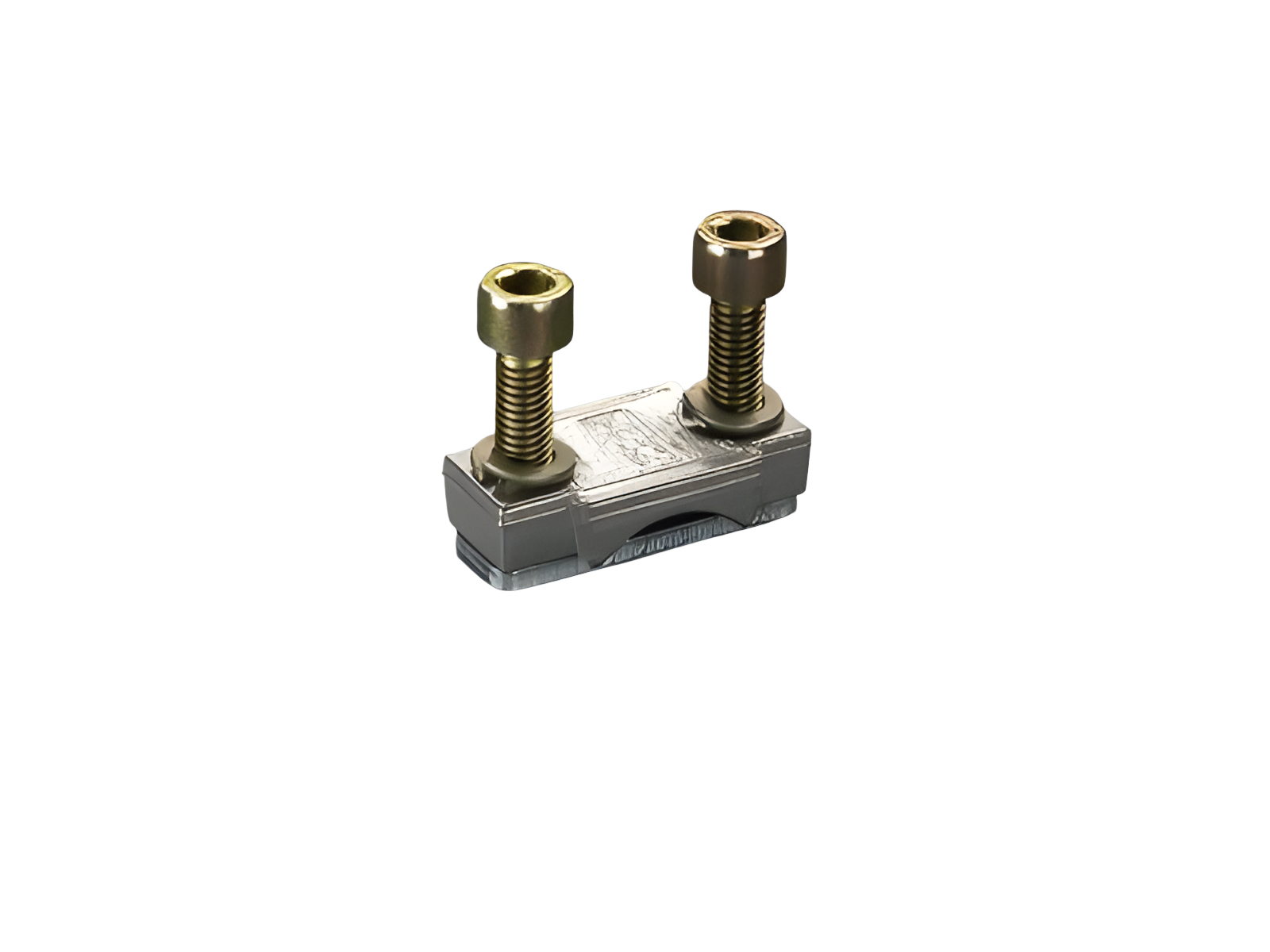

压板连接端子，适用于铜导线 (33165)

The picture may show a similar product.

说明

订货号 33165000

压板连接端子，适用于铜导线

150 - 300 mm²

适用 QCB-NH3, LTS-F 630, LTS 800

系统

60Classic

产品组	09
分组	51

包装件数	1
EAN	4021267331658

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

机械数值
重量:	12.5 kg/100

铜 150-300mm² rm, f+Ae, 多层软铜排 25x (1-13)mm

连接端
Not suitable for aluminium cables !

25 x 13

Application notes

Not suitable for aluminium cables !

短路稳定性:	由主产品决定

链接

Article master data, overviews and prices

下载

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33603000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3, 630 A，母线式，上端/下端连接
螺钉 M12
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多

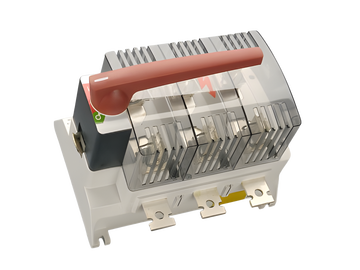

33362000
CAPUS^®Panel
隔离开关熔断器组，3 极
螺钉 M12，红色手柄
尺寸 3
更多

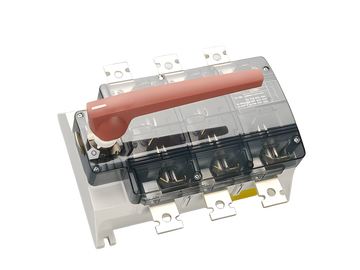

33358000
CAPUS^®Panel
隔离开关，3 极
螺钉 M12，红色手柄
800 A
更多

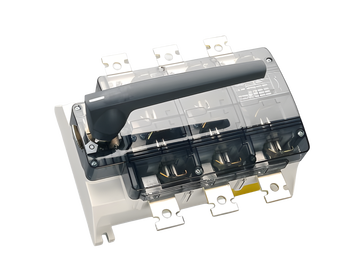

33336000
CAPUS^®Panel
隔离开关，3 极
螺钉 M12，墨灰色手柄
800 A
更多

33203000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，630 A，固定式
螺钉 M12
更多

33151000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，600A，固定式
螺钉 M12
with electromechanical fuse monitoring
更多

33162000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3，630 A，母线式，上端/下端连接
螺钉 M12
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多

33332000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，630 A，固定式
螺钉 M12
with electronic fuse monitoring
更多

33327000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3，630 A，母线式，上端/下端连接
螺钉 M12
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多
