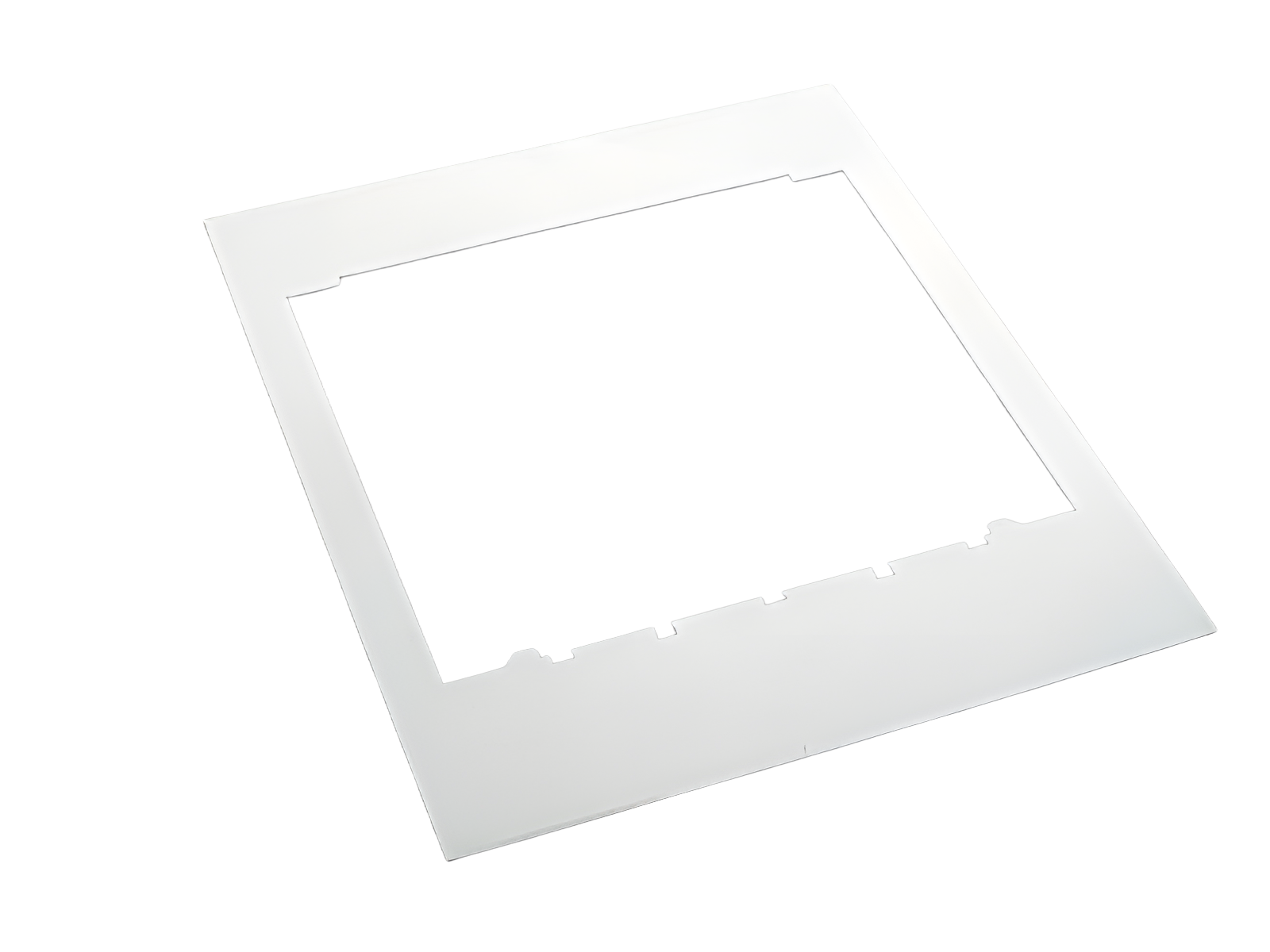

隔板框，单框 (33154)

The picture may show a similar product.

说明

订货号 33154000

隔板框，单框

290 x 330

尺寸 3

产品组	09
分组	51

包装件数	1
EAN	4021267331542

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

机械数值
宽 x 高 x 厚:	290 x 330 x 2
重量:	13.2 kg/100

Application notes


短路稳定性:	已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用
