Гибридный пускатель двигателя (36104)

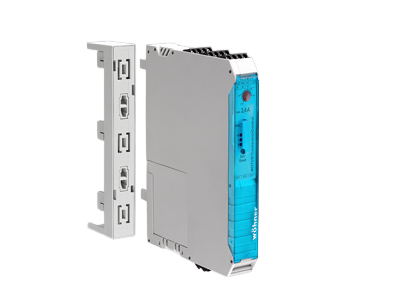

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 36104000B

MOTUS®30Compact

Гибридный пускатель двигателя

0,18 - 2,4 A прямой и реверсивный пускатель / для резистивных нагрузок 0,18 - 2,4 A

для шин 12 x 5, 10

c CrossLink®Technology

Система

30Compact 3P

Преимущества продукта

4 functions integrated:
Right contactor
Left contactor
Motor protection relay
EMERGENCY STOP protection up to category 3

Installed width only 22.5mm
30 million electrical switching operations

Группа продуктов 21
Подгруппа 06
Кол-во 1
EAN 4021267361044
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

Сертификация

Стандарты

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Сертификация

UL , CCC , Atex

for UL feeder circuits >250V

номер типа: 36110.1

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC certificate: 2019010304252617

Type-Examination Certificate: PTB13AT3001

Технические данные

Подробности IEC
Стандарты
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Электрические данные IEC
Номинальный ток (IEC): 2.4 A
номинальное напряжение (IEC) AC: 500 В
мин. рабочее напряжение AC: 42 В
trigger characteristic: Class 10A
установка номинального тока: Yes
мин. ток нагрузки: 0.18 A
макс. частота переключения : 2 Hz
циклы переключения: 30.000.000
уровень безопасности: SIL3
контрольный контакт: 1 CO
номинальная частота (IEC): 50 / 60 Hz
номинальное напряжение изоляции U i AC: 500 В
номинальное импульсное напряжение U imp : 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,5 Вт.

(The power dissipation at full load would be 5,5 Вт.)

Подробности UL
Стандарты
UL 60947-1
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 2 A
номинальное напряжение (UL) AC: 500 В
мин. рабочее напряжение AC: 42 В
номинальная частота (UL): 50 / 60 Hz
SCCR unprotected max.: 5 кА
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 кА
SCCR: 100 kA with JDDZ fuse Class J 175 A / 600 V AC
Механические данные
Ш x В x Г: 22.5 x 160 x 156
Вес: 55,8 kg/100
Полюсность: 3-пол.
для шин: 12 x 5, 10
степень защиты: IP20
вертикальное монтажное положение: Yes
горизонтальное положение установки: No
Особенности клеммной техники
screw clamp connection
screw drive: 0,8x4
wire stripping: 8 мм
min. cross-section: 0,2 мм²
max. cross-section: 2,5 мм²
Md min.: 0,5 Nm
Md max.: 0,6 Nm

min. cross-section UL: AWG 24
max. cross-section UL: AWG14
крутящий момент (UL): 4,4 - 5,3 lb-in


Screw terminals (solid round, flexible, flexible with wire-end ferrule)
0.14 - 2.5mm² / 0.5 - 0.6Nm
The cable outlet is provided with a pluggable terminal

Application notes

permitted degree of polution: 2
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Инструкция по эксплуатации

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

36113000B
EQUES®30Compact
Принадлежность для адаптера 25А
Основание шинного адаптера
stock sale
More

31567000
Запасной предохранитель для MOTUS®
Предохранитель 16 A для версии 0,6 A и 2,4 A
10x38 gR
More

сопутствующие продукты

36101000B
MOTUS®30Compact
Гибридный пускатель двигателя
0,075 - 0,6 A прямой и реверсивный пускатель / для резистивных нагрузок 0,075 - 0,6 A
для шин: 12 x 5, 10
More

36107000B
MOTUS®30Compact
Гибридный пускатель двигателя
1,5 - 6,5 A прямой и реверсивный пускатель / для резистивных нагрузок 1,5 - 9,0 A
для шин: 12 x 5, 10
More
