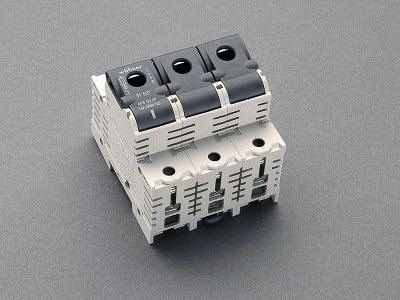

На фотографии может быть изображена аналогичная статья.
Арт.: 31521000A
SECUR®Panel
Выключатель-разъединитель для D0-предохранителей до 16 А
3-полюсный
operator independent switching (snap-action mechanism)
for mounting rail
больше не доступный
Система
Panel
Преимущества продукта
Double function terminal
any feed direction
captive fuse-carrier
sealable operation
| Группа продуктов | 03 |
| Подгруппа | 84 |
| Кол-во | 1 |
| EAN | 4021267315214 |
| ECLASS 6.1 | 27142110 |
| ECLASS 7.1 | 27142110 |
| ETIM 4.0 | EC000277 |
| ETIM 5.0 | EC000277 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Сертификация
VDE , CCC
номер типа: APS-D0
CCC certificate: 2015010302770076
| для предохранителей размера: | D0 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-3 |
| допустимая мощность рассеивания плавкой вставки: | 5,5 W |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 16 A |
| номинальное напряжение (IEC) AC: | 400 В |
| номинальное напряжение (IEC) DC: | 130 В |
| номинальное напряжение изоляции U i AC: | 500 В |
| номинальное напряжение изоляции U i DC: | 250 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| cond. short-circuit current with fuses (AC): | 50 kA / 400 V |
| одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 5,0 Вт.
(The power dissipation at full load would be 7,8 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 | |
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| Механические данные | |
| Ш x В x Г: | 81 x 90 x 70 |
| Вес: | 42,3 kg/100 |
| Полюсность: | 3-пол. |
| Mounting: | for mounting rail |
| фронтальная степень защиты: | IP20 |
| Особенности клеммной техники | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 15 мм |
| min. cross-section: | 1,5 мм² |
| max. cross-section: | 35 мм² |
| Md min.: | 2,5 Nm |
| Md max.: | 3,0 Nm |
| Not suitable for aluminium cables ! | |
|
box terminal : |
|
| Not suitable for aluminium cables ! | |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| допустимая мощность рассеивания плавкой вставки: | 5,5 W |
