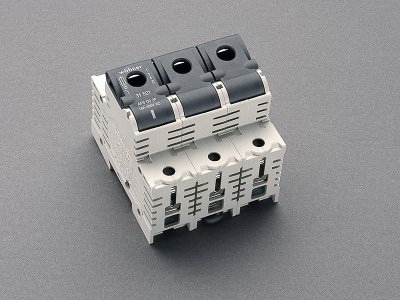

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31521 000A
SECUR®Panel
Lasttrennschalter für D0-Sicherungen bis 16 A
3P
bedienerunabhängiges Schalten (Sprungschaltwerk)
für DIN Tragschiene
nicht mehr lieferbar
System
Panel
Produktvorteile
Doppelfunktionsklemme
Einspeiserichtung beliebig
unverlierbarer Sicherungsträger
plombierbare Handhabe
| Produktgruppe | 03 |
| Untergruppe | 84 |
| VE | 1 |
| EAN | 4021267315214 |
| ECLASS 6.1 | 27142110 |
| ECLASS 7.1 | 27142110 |
| ETIM 4.0 | EC000277 |
| ETIM 5.0 | EC000277 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
VDE , CCC
Typnummer: APS-D0
CCC Zertifikat: 2015010302770076
| für Sicherungseinsätze Baugröße: | D0 |
| Sicherungen nach Standard: | IEC / HD 60269-3 |
| zul. Verlustleistung der verwendeten Sicherung: | 5,5 W |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 16 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsspannung (IEC) DC: | 130 V |
| Bemessungsisolationsspannung Ui AC: | 500 V |
| Bemessungsisolationsspannung Ui DC: | 250 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 400 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 5,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 7,8 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| für Sicherungseinsätze und Paßeinsätze nach DIN VDE 0636-3 IEC / HD 60269-3 | |
Die Trennfunktion zwischen den zu- und abgangsseitigen Anschlüssen wird gemäß Produktnorm über das bestimmungsgemäße Öffnen vom Schaltmechanismus sichergestellt. |
| Mechanische Werte | |
| B x H x T: | 81 x 90 x 70 |
| Gewicht: | 42,3 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für DIN Tragschiene |
| Schutzart frontseitig: | IP20 |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | PZ2 |
| Abisolierung: | 15 mm |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 35 mm² |
| Md min.: | 2,5 Nm |
| Md max.: | 3,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
|
Rahmenklemme : |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| zul. Verlustleistung der verwendeten Sicherung: | 5,5 W |
