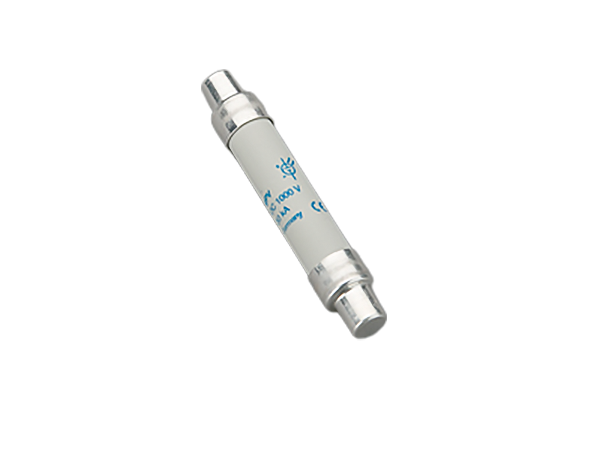

Цилиндрический предохранитель 20 A (31559)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31559000

Цилиндрический предохранитель 20 A

1100 V DC, gPV

14 x 85

Группа продуктов	22
Подгруппа	25

Кол-во	20
EAN	4021267315597

ECLASS 6.1	27142002
ECLASS 7.1	27142002
ETIM 4.0	EC002704
ETIM 5.0	EC002704

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-6:2010 + A1:2018

Технические данные

Типоразмер:

14x85

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-6:2010 + A1:2018

Электрические данные IEC
Номинальный ток (IEC):	20 A

номинальное напряжение (IEC) DC:

1100 В

рабочий класс

gPV

номинальная разрывная способность DC

30 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,0 Вт.

(The power dissipation at full load would be 4,7 Вт.)

Механические данные
Ш x В x Г:	14 x 14 x 85
Вес:	2,7 kg/100

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Характерные кривые

| Characteristics

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

31555000
SECUR^®Panel
Держатель цилиндрических предохранителей
10 x 85 / 1P
32 A, 1500 V DC
