Комплект держателей для защитного профиля (01136)

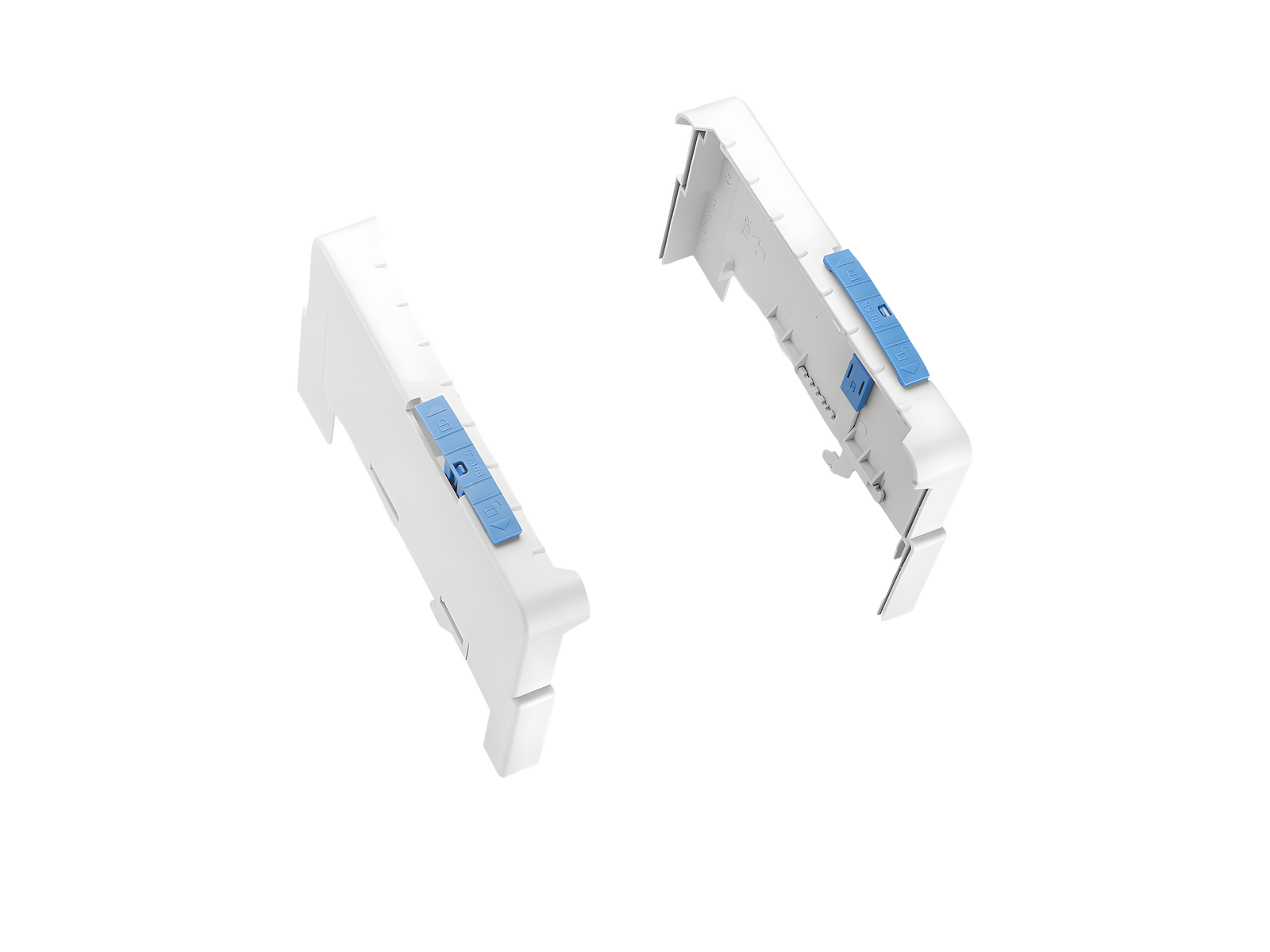

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01136000

Комплект держателей для защитного профиля

для 3-полюсных шинных систем

Комплект, состоящий из левого и правого держателя, для профиля 01554, 01555 и 01417

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	07
Подгруппа	36

Кол-во	1
EAN	4021267011369

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Сертификация

CSA , UL , DNV GL

for UL feeder circuits >250V

номер типа: TC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Механические данные
Ш x В x Г:	28 x 204 x 92
Вес:	18,0 kg/100
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01417000
Защитный профиль
Сверху / снизу, перф., длина 1,1 м, для держателей 01136 или 01137
3 x 118 x 1100
More

01554000
Защитный профиль, для 3-полюсных систем
Монтаж спереди, длина 1,1 м, для держателя 01136
3 x 190 x 1100
More

01555000
Защитный профиль
Сверху / снизу, длина 1,1 м, для держателей 01136 или 01137
3 x 109 x 1100
More

Использование

01070000
CRITO^®
Цанговая клемма
600 - 1200 mm²
Клеммное окно 68 x 28
для шин: 30 x 10 и профильные шины
More

01071000
CRITO^®
Цанговая клемма
1000 - 2000 mm²
Клеммное окно 105 x 28
для шин: 30 x 10 и профильные шины
More

01538000
CRITO^®60Classic
Комплект для подсоединения, 3-полюсный, без крышки
lam. Cu. 20 - 32 x 3 - 15
для шин: 20, 25, 30 x 5, 10 и профильные шины
More

01513000
CRITO^®
Профильная клемма
320 - 800 mm²
Клеммное окно 41 x 23-45
для шин: Тройная Т-образная профильная шина
More

01907000
CRITO^®
Профильная клемма
600 - 900 mm²
Клеммное окно 64 x 5-28
для шин: Двойная Т-образная профильная шина
More

01934000
CRITO^®
Профильная клемма
800 - 1600 mm²
Клеммное окно 81 x 20-42
для шин: Двойная Т-образная профильная шина
More

01906000
CRITO^®
Профильная клемма
500 - 750 mm²
Клеммное окно 51 x 5-28
для шин: Двойная Т-образная профильная шина
More

01935000
CRITO^®
Профильная клемма
1000 - 2000 mm²
Клеммное окно 101 x 20-42
для шин: Двойная Т-образная профильная шина
More

01186000
CRITO^®
Профильная клемма
1200 - 3600 mm²
Клеммное окно 101 x 23-45
для шин: Тройная Т-образная профильная шина
More

01008000
CRITO^®
Профильная клемма
500 - 1260 mm²
Клеммное окно 64 x 23-45
для шин: Тройная Т-образная профильная шина
More

01911000
CRITO^®
Профильная клемма
600 - 1200 mm²
Клеммное окно 64 x 20-42
для шин: Двойная Т-образная профильная шина
More

01936000
CRITO^®
Профильная клемма
500 - 1000 mm²
Клеммное окно 51 x 20-42
для шин: Двойная Т-образная профильная шина
More

01185000
CRITO^®
Профильная клемма
320 - 800 mm²
Клеммное окно 41 x 20-42
для шин: Двойная Т-образная профильная шина
More

01069000
CRITO^®
Цанговая клемма
500 - 1000 mm²
Клеммное окно 55 x 28
для шин: 30 x 10 и профильные шины
More

01537000
CRITO^®60Classic
Комплект для подсоединения, 3-полюсный, без крышки
95 - 300 mm², AWG 3/0 - 600 MCM
для шин: 20, 25, 30 x 5, 10 и профильные шины
More

https://pim.woehner.de/RU/INT/1000046155

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
