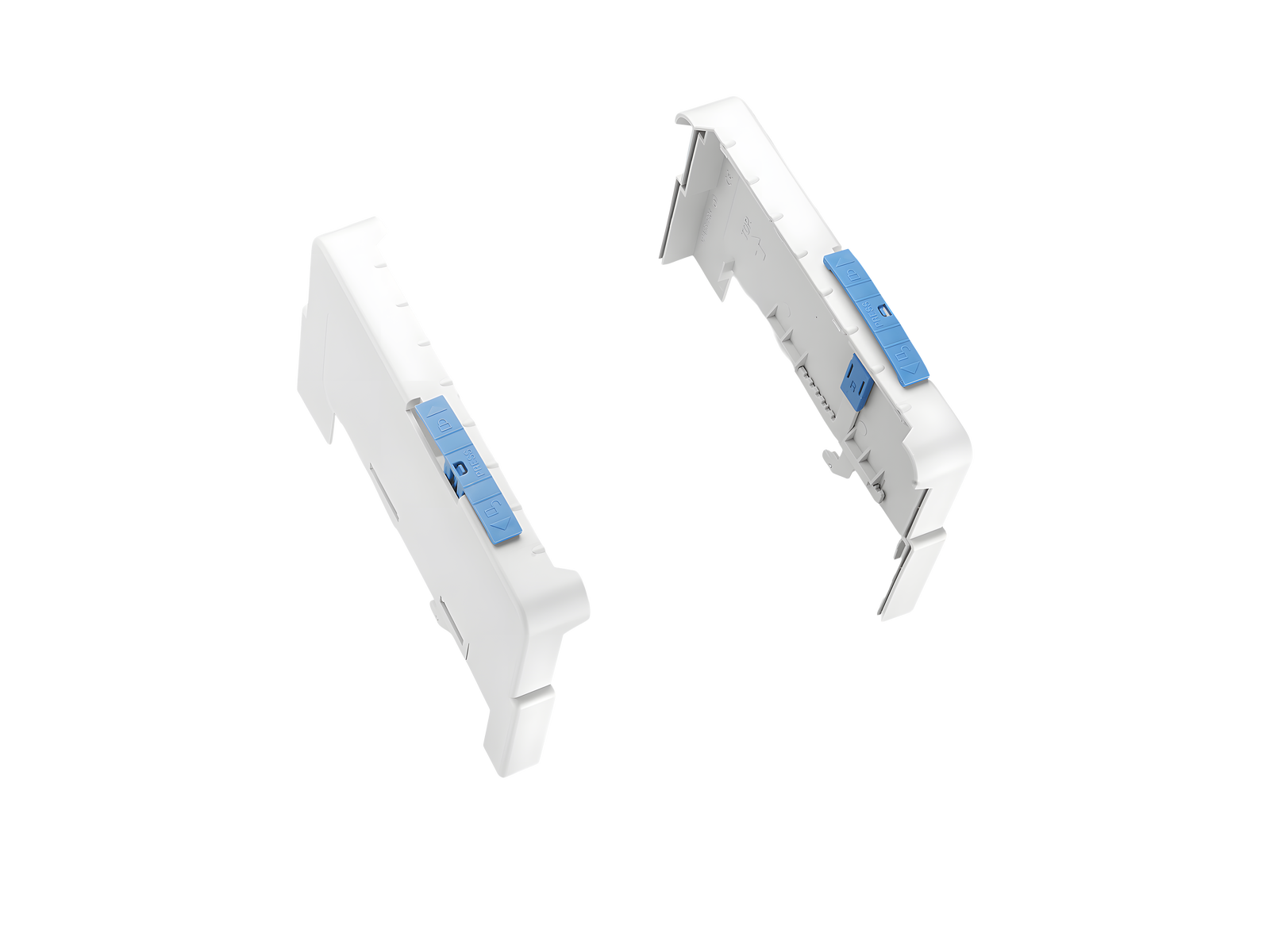

Supporto per profili di copertura (01136)

The picture may show a similar product.

Descrizione

Cod.art.: 01136000

Supporto per profili di copertura

Set dx+sx, per profili 01554, 01555 e 01417

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

gruppo di prodotto	07
sottogruppo prodotto	36

pz/ conf.	1
EAN	4021267011369

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

CSA , UL , DNV GL

for UL feeder circuits >250V

type no.: TC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Details UL
Norme
UL 508

for UL feeder circuits >250V

Valori meccanici
L x A x P:	28 x 204 x 92
peso:	18,0 kg/100
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
