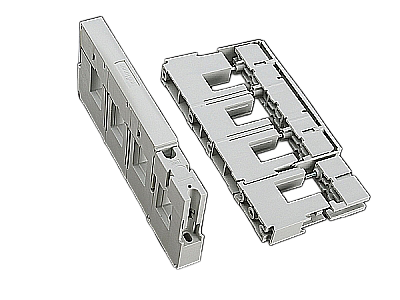

Шинодержатель (01116)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01116000

Шинодержатель

1-полюсный, для присоединения к 01231 и отдельного использования

для шин Двойная Т-образная профильная шина

Система

60Classic

Преимущества продукта

Suitable as centre supports, with internal screw holes.
Can be used for connection to 3-pole busbar support 01 231.

Группа продуктов	06
Подгруппа	03

Кол-во	4
EAN	4021267011161

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL , DNV GL

for UL feeder circuits >250V

номер типа: S635-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	800 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

Kurzschlussfestigkeit IEC / EN :
Ipk = 40 kA (4 Schienenträger im Abstand von 500 mm)

Kurzschlussfestigkeit UL :
SCCR = 18 kA (2 Schienenträger im Abstand von 700 mm)

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	26 x 73 x 111
Вес:	13,0 kg/100
Полюсность:	1-пол.
для шин:	Двойная Т-образная профильная шина
