soporte para barras (01116)

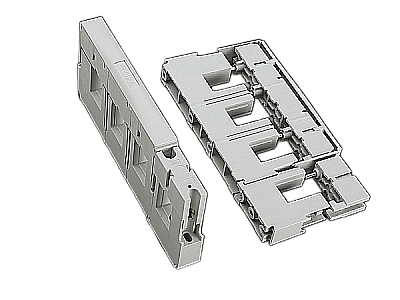

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01116 000

soporte para barras

1 polo, para fijar a 01231 y montaje individual

para barras Perfil en doble T

sistema

60Classic

ventajas del producto

Suitable as centre supports, with internal screw holes.
Can be used for connection to 3-pole busbar support 01 231.

grupo de producto 06
subgrupo 03
embalaje 4
EAN 4021267011161
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

UL

for UL feeder circuits >250V

tipo: S635-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
tensión nominal (IEC) AC: 800 V
frecuencia nominal (IEC): 50 / 60 Hz
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 8 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) DC: 1500 V
Kurzschlussfestigkeit IEC / EN :
Ipk = 40 kA (4 Schienenträger im Abstand von 500 mm)

Kurzschlussfestigkeit UL :
SCCR = 18 kA (2 Schienenträger im Abstand von 700 mm)
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
datos mecánicos
An x A x P: 26 x 73 x 111
peso: 13,0 kg/100
Polaridad: 1 polos
para barras: Perfil en doble T

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

covers

01373 000
protección lateral
para los soportes para barras 01116 y 01132
Mas

Se utiliza para

01231 000
soporte para barras
3 polos, con orificios internos para atornillar
para barras: Perfil en doble T
Mas
