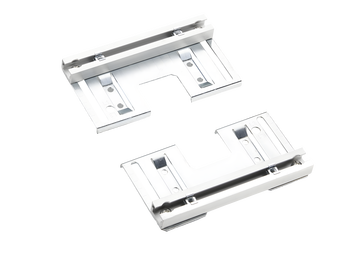

На фотографии может быть изображена аналогичная статья.
Арт.: 32004000
EQUES®60Classic
Шинный адаптер 630 A
Anschlussschrauben M10 (oben / unten)
184 x 320
для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Система
60Classic
Группа продуктов | 05 |
Подгруппа | 42 |
Кол-во | 1 |
EAN | 4021267320041 |
страница каталога | 2020 : 3.15 |
ECLASS 6.1 | 27370304 |
ECLASS 7.1 | 27370304 |
ETIM 4.0 | EC001531 |
ETIM 5.0 | EC001531 |
Стандарты
IEC 61439-1:2020
Разрешение CCC: Сертификация не требуется
Подробности IEC | |
Стандарты | |
IEC 61439-1:2020 |
Электрические данные IEC | |
Номинальный ток (IEC): | 630 A |
номинальное напряжение (IEC) AC: | 690 В |
номинальное напряжение изоляции U i AC: | 800 В |
номинальное импульсное напряжение U imp : | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 20,2 Вт.
(The power dissipation at full load would be 31,5 Вт.)
Дополнительные данные IEC | |
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
макс. напряжение IEC DC: | 800 В |
Механические данные | |
Ш x В x Г: | 184 x 320 x 68 |
Вес: | 278,0 kg/100 |
Полюсность: | 3-пол. |
для шин: | 12, 15, 20, 25, 30 x 5, 10 и профильные шины |
Справочная информация
Special adapter for Siemens 3NP4, 3NP5, 3KE4, 3KA5.
For safe mechanical and electrical connection of the devices to the busbar.
