Obrázek může zobrazovat podobný produkt.
Part No.: 32004 000
EQUES 60Classic
přípojnicový adaptér 630 A
připojovací šrouby M12 (shora / zdola)
184 x 320
pro přípojnici 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
System
60Classic
| Produktová skupina | 05 |
| Podskupina | 42 |
| velikost balení | 1 |
| EAN | 4021267320041 |
| ECLASS 14.0 | 27370304 |
| ETIM 5.0 | EC001531 |
| ETIM 8.0 | EC001531 |
| ETIM 10.0 | EC001531 |
Standardy
IEC 61439-1:2020
EAC Type: EQ
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 630 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité přepětí Uimp : | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 20,2 W.
(The power dissipation at full load would be 31,5 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) DC: | 800 V |
| min. permitted operation temperature | -40°C |
| Mechanické údaje | |
| Š x V x H: | 184 x 320 x 68 |
| hmotnost: | 278,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
|
Special adapter for Siemens 3NP4, 3NP5, 3KE4, 3KA5. |
|

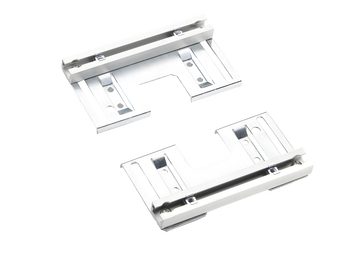

32982
000A
montážní sada
nastavitelná pro různé MCCB
184 x 320
pro: 32004
