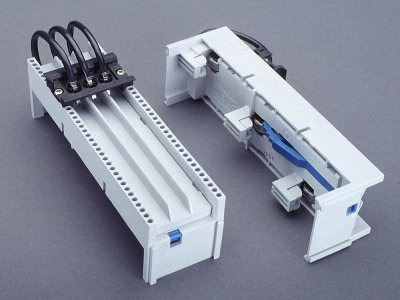

Адаптер 63 А, 1 DIN-рейка (32011)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32011 000

Адаптер 63 А, 1 DIN-рейка

54 x 182

больше не доступный; Поклонник: 32454

Система

60Classic

Преимущества продукта

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Группа продуктов	05
Подгруппа	24

Кол-во	4
EAN	4021267320119

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

for UL feeder circuits >250V

номер типа: 6063

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	63 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	63 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	54 x 182 x 60
Вес:	25,6 kg/100
Полюсность:	3-пол.

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.



for UL feeder circuits >250V
