Шинный адаптер 80 A (32471)

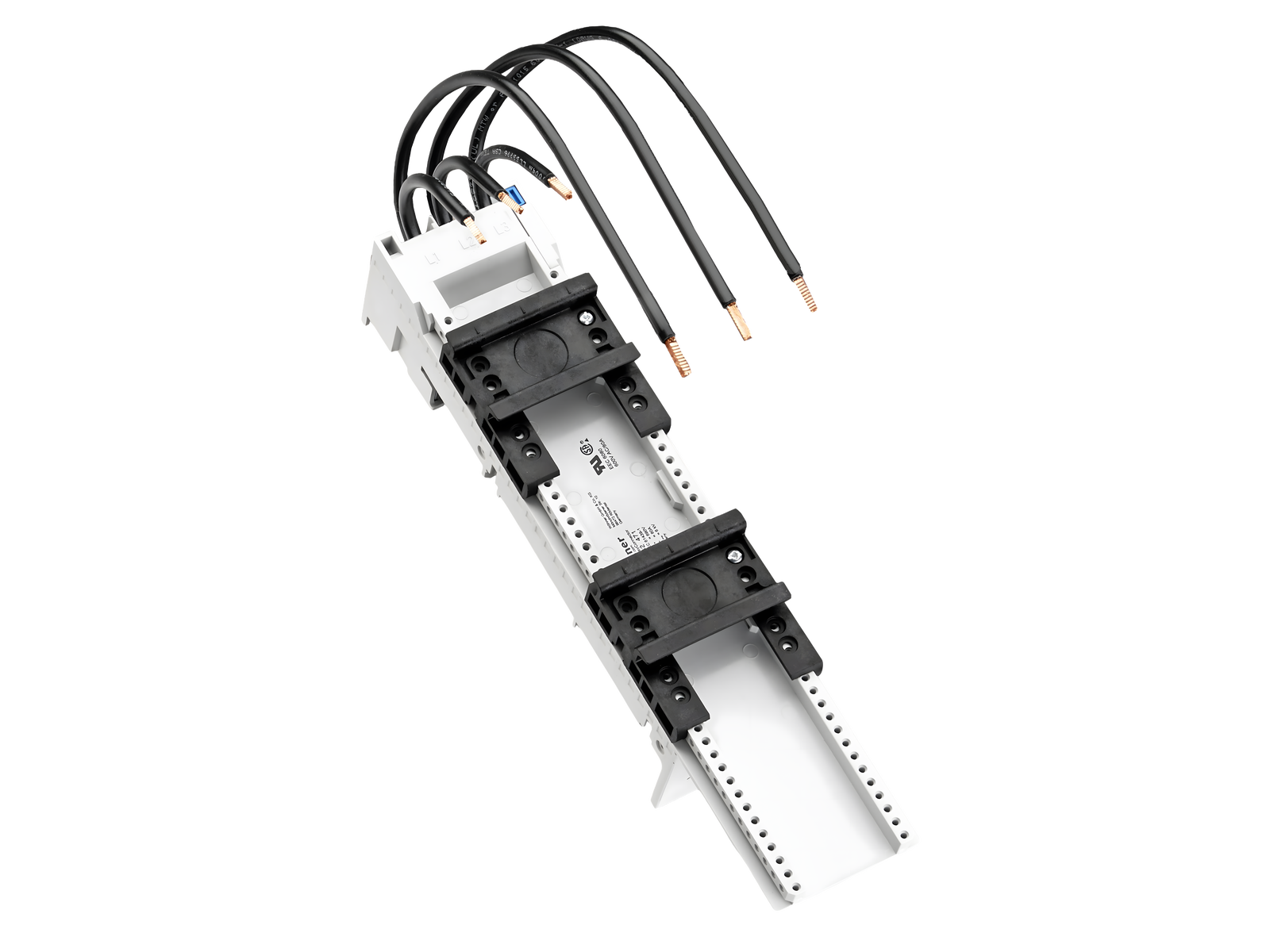

На фотографии может быть изображена аналогичная статья.

Арт.: 32471 000

EQUES^®60Classic

Шинный адаптер 80 A

3-полюсный

2 DIN-рейки

54 x 260, с двойными проводами AWG 10 (6 мм²)

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	05
Подгруппа	27

Кол-во	4
EAN	4021267324711

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL

номер типа: EEC6080

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Электрические данные IEC
Номинальный ток (IEC):	80 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,0 Вт.

(The power dissipation at full load would be 9,3 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

800 В

Электрические данные UL
номинальный ток (UL):	80 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Особенности клеммной техники
cage clamp connection
screw drive:	PZ2
wire stripping:	11 мм
min. cross-section:	1,5 мм²
max. cross-section:	1,6 мм²
Md min.:	3,2 Nm
Md max.:	4,8 Nm

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
for feeder circuits as per UL508a, accessory 32974 is already mounted

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter
