for UL feeder circuits >250V

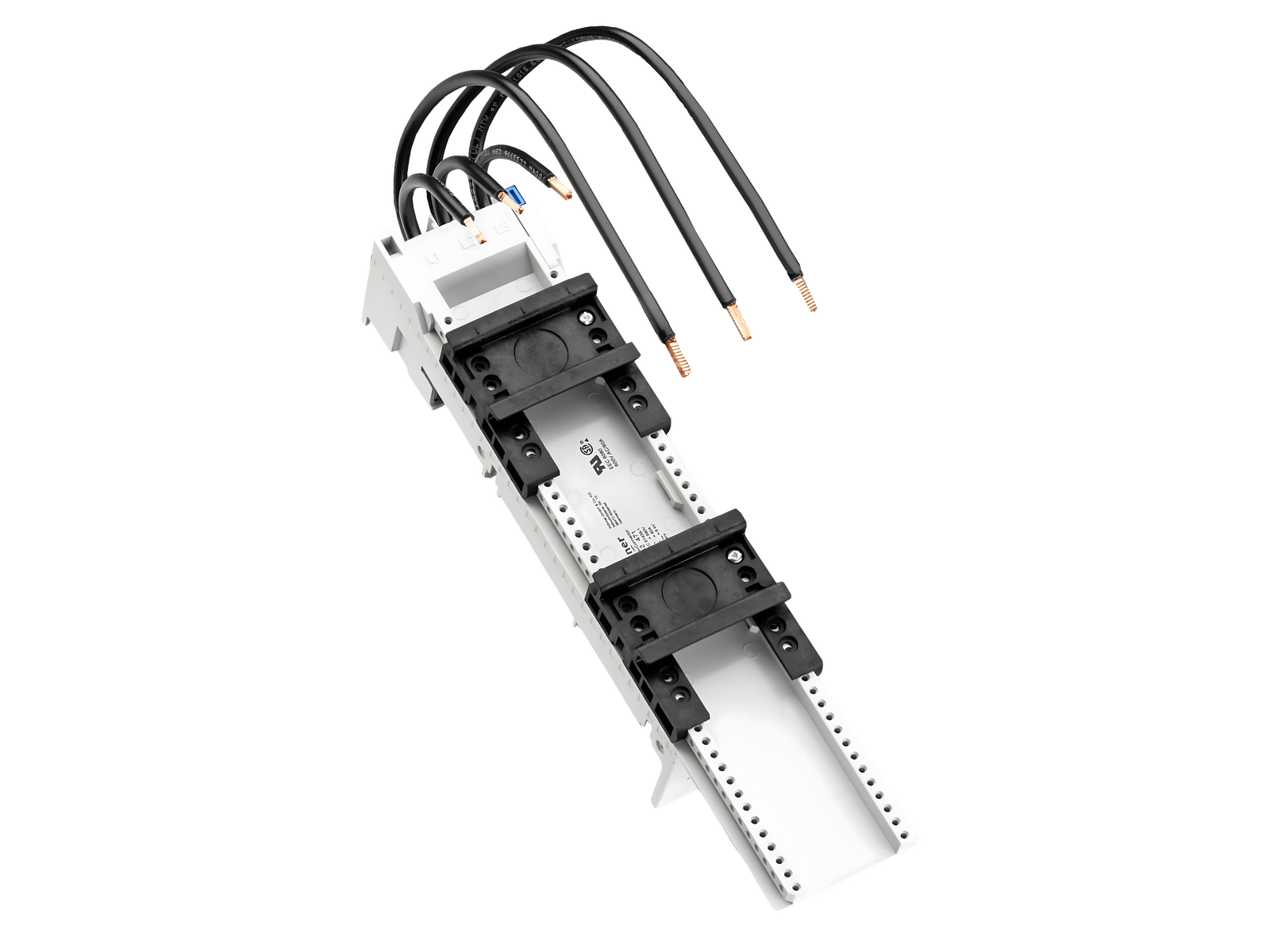

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32471 000
EQUES®60Classic
Sammelschienenadapter 80 A
3-polig
2 verschiebbare Tragschienen
54 x 260, mit Zwillingsleitungen AWG10 (6 mm²)
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
| Produktgruppe | 05 |
| Untergruppe | 27 |
| VE | 4 |
| EAN | 4021267324711 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
Typnummer: EEC6080
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 80 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 6,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 9,3 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 800 V |
| Angaben UL | |
| Standards | |
| UL 508 |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 80 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Mechanische Werte | |
| B x H x T: | 54 x 260 x 63 |
| Gewicht: | 49,0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | PZ2 |
| Abisolierung: | 11 mm |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 1,6 mm² |
| Md min.: | 3,2 Nm |
| Md max.: | 4,8 Nm |
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 12 mm vorhanden sein. | |
|
für feeder circuits nach UL508a ist das Zubehör 32974 bereits montiert |
|
|
die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Motorschutzschalter wird durch den Motorschutzschalter bestimmt |
|
32963
000
Seitenmodul für Sammelschienenadapter
beidseitig ansteckbar
9 x 200
für: EEC60..
