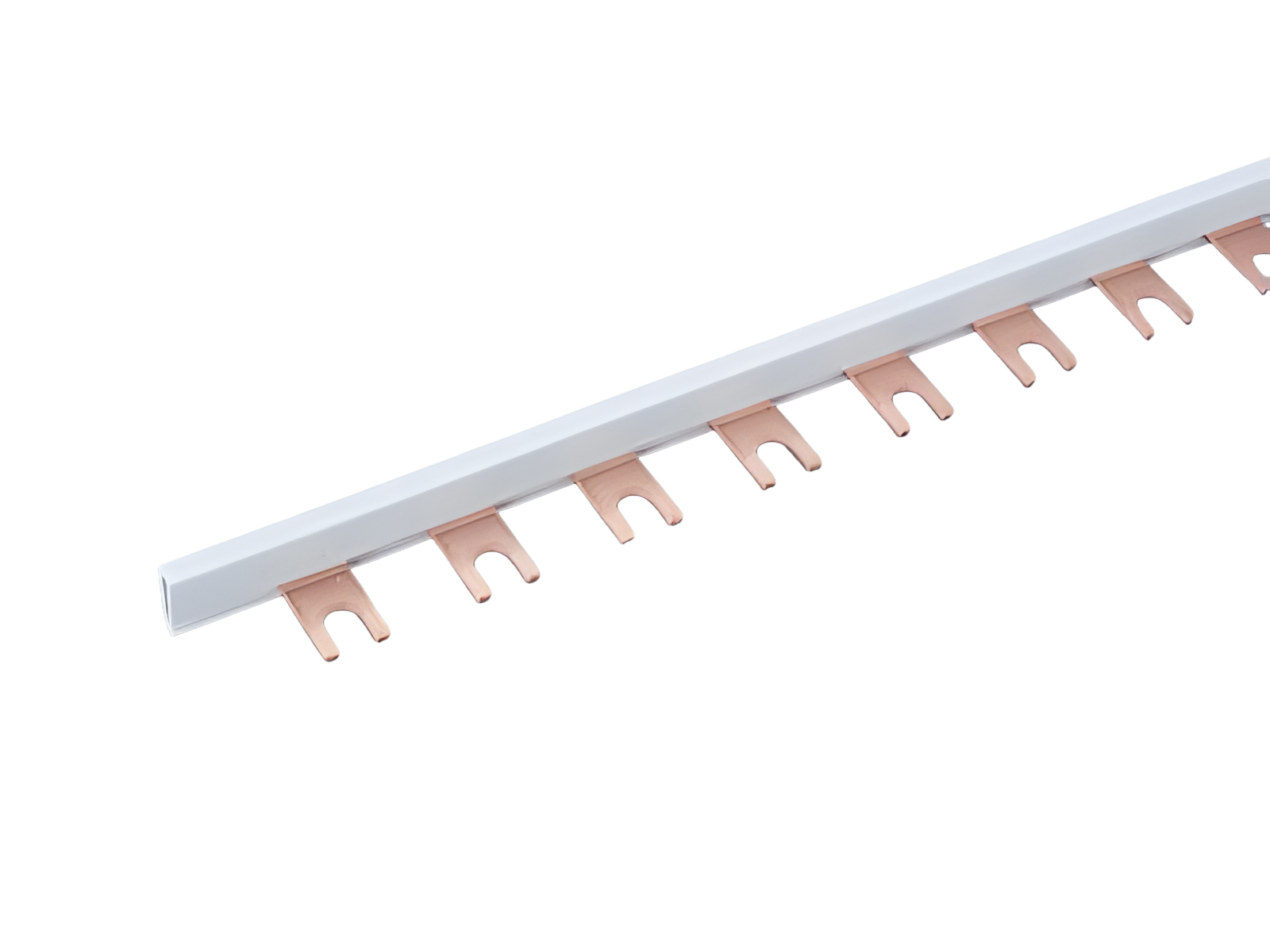

Гребенчатая шина, 1-полюсная, вилочная, шаг 27 мм (31024)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31024000A

Гребенчатая шина, 1-полюсная, вилочная, шаг 27 мм

80 А, длина 1 м

16 mm²

Группа продуктов	06
Подгруппа	95

Кол-во	25
EAN	4021267310240

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	80 A
номинальное напряжение (IEC) AC:	400 В

номинальное импульсное напряжение U _imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 Вт.

(The power dissipation at full load would be 2,8 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

Допустимая нагрузка по току при центральном вводе питания:

130 A

Механические данные
Ш x В x Г:	1000 x 5 x 15
Вес:	24,6 kg/100
Сечение:	16 мм²

Application notes

The insulation performance of the article depends on the installation conditions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

31028000A
Подсоединительная клемма, подсоединение сбоку
6 - 50 mm²
для: 31014, 31024, 31309, 31311
More

Использование

31291000
TRITON^®Panel
Держатель D0-предохранителей, панельный монтаж
E 18 / 63 A / 1P
С защитой от прикосновения в соотв. с DGUV V3
More

31286000
TRITON^®Panel
Держатель D0-предохранителей, панельный монтаж
E 14 / 16 A / 1P
С защитой от прикосновения в соотв. с DGUV V3
More
