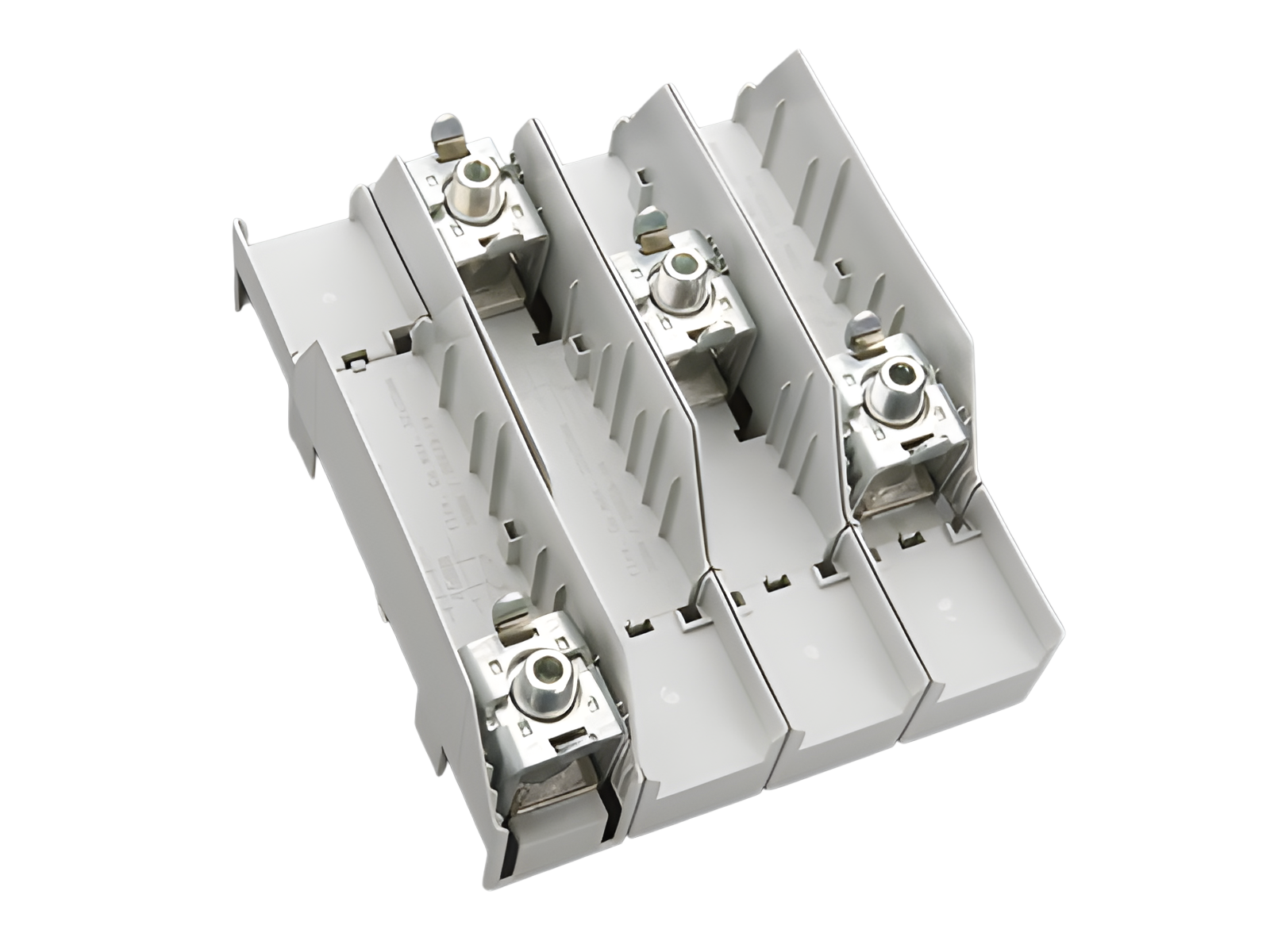

Комплект для подсоединения, 4-полюсный, без крышки (01162)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01162 000

CRITO^®60Classic

Комплект для подсоединения, 4-полюсный, без крышки

lam. Cu. 20 - 32 x 3 - 15

для шин 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	07
Подгруппа	51

Кол-во	1
EAN	4021267011628

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Электрические данные IEC
Номинальный ток (IEC):	550 A
номинальное напряжение (IEC) AC:	800 В

номинальный выдерживаемый пиковый ток I _pk макс.:

50.3 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	800 A

Электрические данные UL
номинальный ток (UL):	800 A

Механические данные
Ш x В x Г:	204 x 244 x 115
Вес:	180,0 kg/100
Полюсность:	4-polig
для шин:	20, 25, 30 x 5, 10 и профильные шины

Особенности клеммной техники
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Not suitable for aluminium cables !
lam. Cu width:	20 - 32 mm
lam. Cu thickness:	3 - 15 mm
number of lam. Cu:	1

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

covers

01597 000
Крышка, 4-полюсная
Ширина 228 мм
228 x 260 x 90
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

01137 000
Комплект держателей для защитного профиля
для 4-полюсных шинных систем
Комплект, состоящий из левого и правого держателя,для профиля 01599, 01555 и 01417
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

01599 000
Защитный профиль, фронтальный, для 4-полюсных систем
Монтаж спереди, длина 1,1 м, для держателя 01137
3 x 250 x 1100
More

01555 000
Защитный профиль
Сверху / снизу, длина 1,1 м, для держателей 01136 или 01137
3 x 109 x 1100
More

01417 000
Защитный профиль
Сверху / снизу, перф., длина 1,1 м, для держателей 01136 или 01137
3 x 118 x 1100
More

сопутствующие продукты

01147 000
CRITO^®60Classic
Комплект для подсоединения, 4-полюсный, без крышки
95 - 300 mm², AWG 3/0 - 600 MCM
для шин: 20, 25, 30 x 5, 10 и профильные шины
More

https://pim.woehner.de/RU/INT/1000046332

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
