Гребенчатая шина, 3-полюсная, мостиком, шаг 18 мм (31549)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31549 000

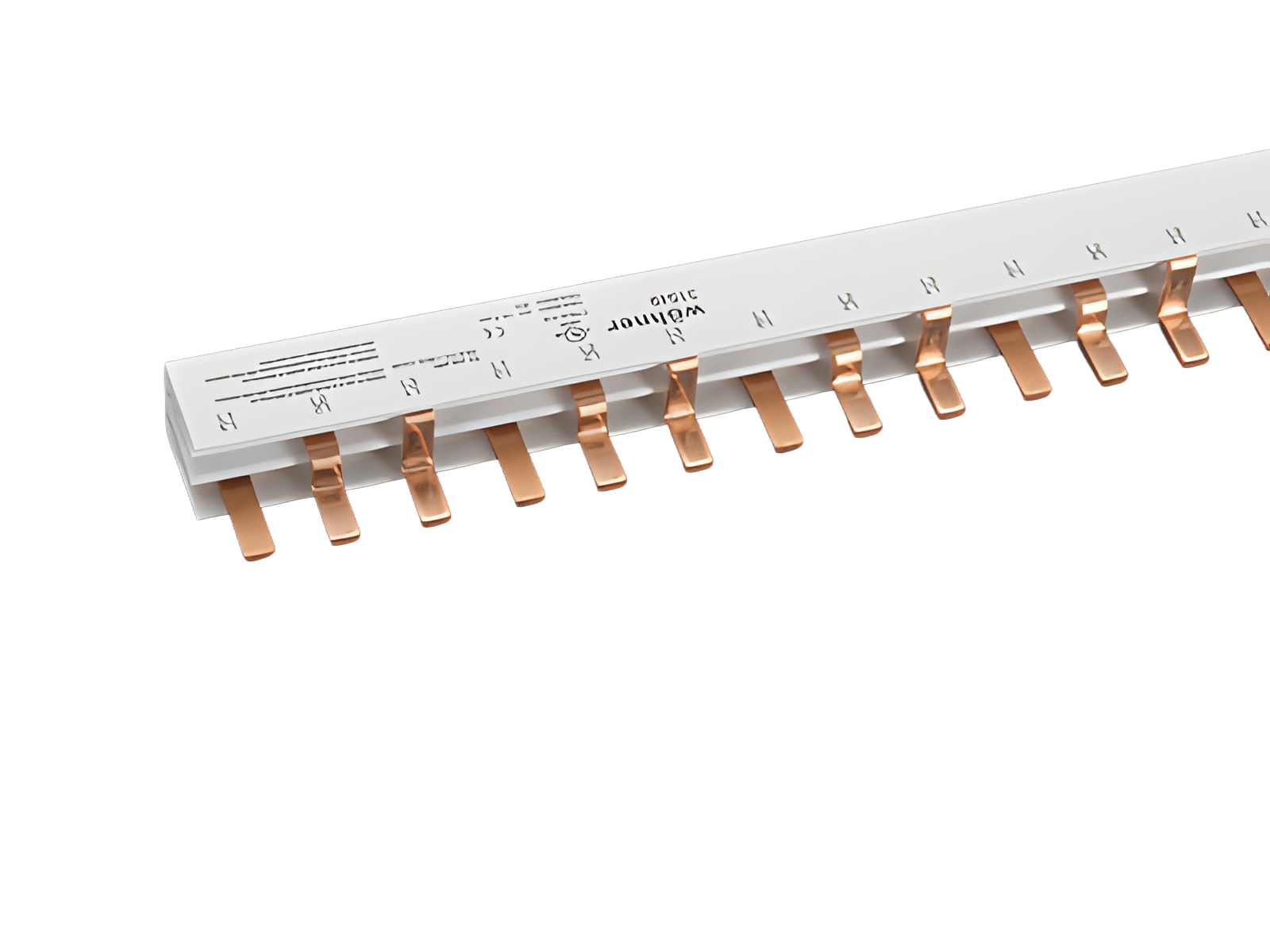

Гребенчатая шина, 3-полюсная, мостиком, шаг 18 мм

100 A, длина 1 м

25 mm²

Группа продуктов 06
Подгруппа 95
Кол-во 10
EAN 4021267315498
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

UL

for UL feeder circuits >250V

номер типа: CTB25-318

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 100 A
номинальное напряжение (IEC) AC: 690 В
номинальное импульсное напряжение U imp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 Вт.

(The power dissipation at full load would be 2,8 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
Допустимая нагрузка по току при центральном вводе питания: 200 A
UL / CSA :
480V AC, with AES CC or AES 10x38 also 600V AC
100A for side feed
200A for centre feed

SCCR = 10kA
SCCR = 100kA for Class J 200A fuse
Подробности UL
Стандарты
UL 508
for UL feeder circuits >250V
Электрические данные UL
номинальный ток (UL): 100 A
номинальное напряжение (UL) AC: 600 В
номинальная частота (UL): 50 / 60 Hz
SCCR unprotected max.: 10 кА
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Механические данные
Ш x В x Г: 997 x 23 x 22
Вес: 113,3 kg/100
Сечение: 25 мм²

Application notes

terminal 31 550 is to be used to feed power
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

31550 000
Подсоединительная клемма, подсоединение спереди
6 - 35 mm²
для: 31549, 31561
More

31562 000
вводной модуль, 1-полюсный
dircet feeding of the comb-type busbar
2,5 - 50 mm² / AWG 14 - 1
для: 31548, 31549, 31561
More

covers

31552 000

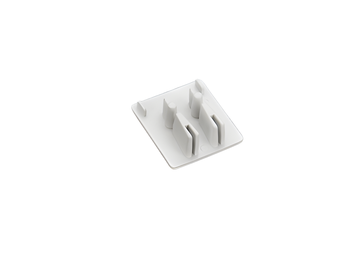

Торцевая крышка
Для 2-полюсных и 3-полюсных гребенчатых шин 25 мм²
More

Использование

31300 000
AMBUS®Panel
Держатель цилиндрических предохранителей, с LED
Size Class CC
Class CC / 3P
30 A / 600 В
indication (LED) of a tripped fuse link
for mounting rail
More

31297 000
AMBUS®Panel
Держатель цилиндрических предохранителей
Size Class CC
Class CC / 3P
30 A / 600 В
for mounting rail
More

31113 000
AMBUS®Panel
Держатель цилиндрических предохранителей
Size 10x38
10x38 / 3P
32 A / 690 V
for mounting rail
More

31277 000
AMBUS®Panel
Держатель цилиндрических предохранителей, для полупроводниковых предохранителей
Size 10x38
10 x 38 / 3P
32 A / 690 V
for mounting rail
More

31133 000
AMBUS®Panel
Держатель цилиндрических предохранителей, с LED
Size 10x38
10 x 38 / 3P
32 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
More
