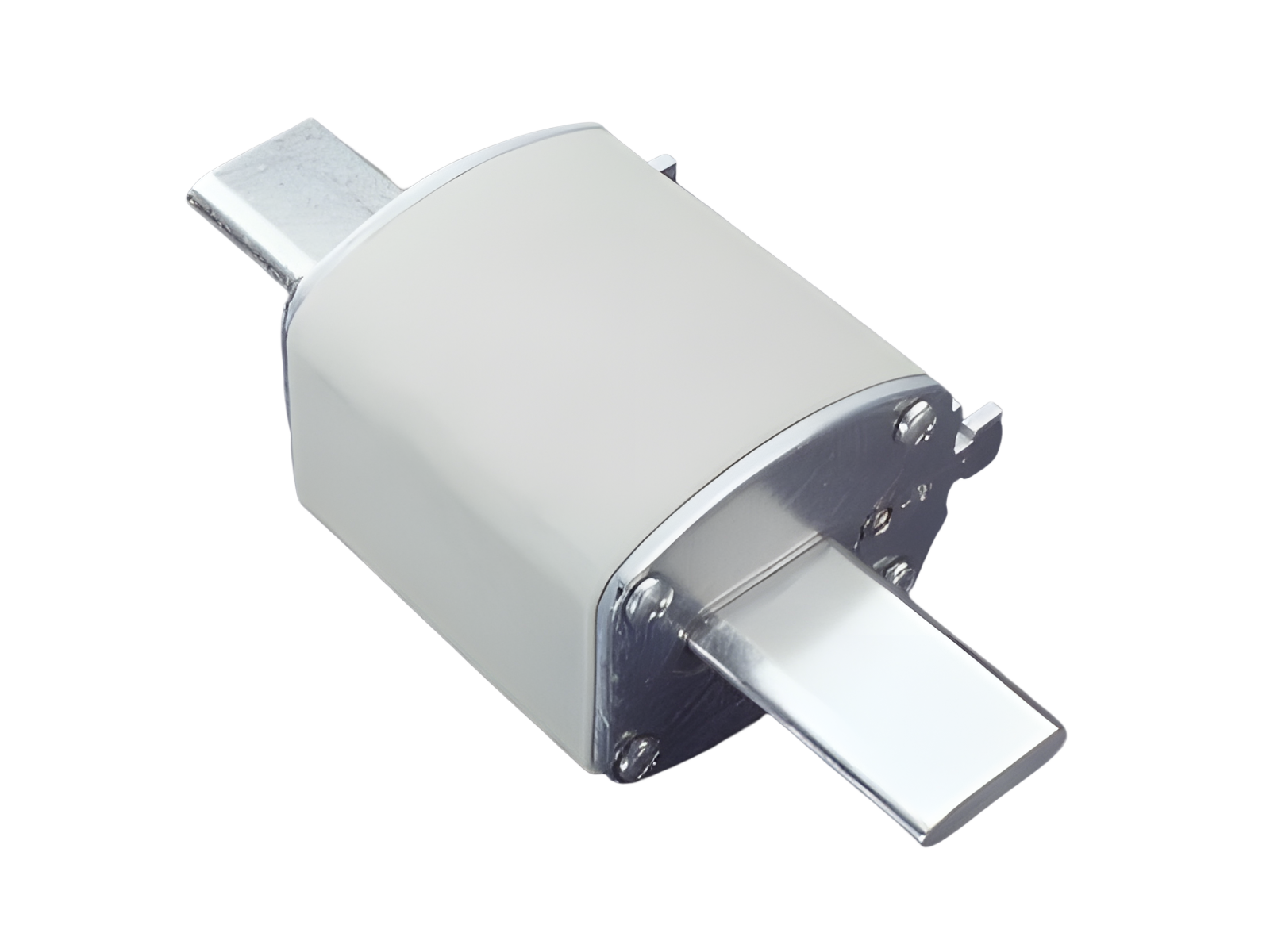

NH предохранитель 315 A (03943)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03943000A

NH предохранитель 315 A

690 V, gG

Типоразмер 2

Группа продуктов	22
Подгруппа	12

Кол-во	3
EAN	4021267039431

ECLASS 6.1	27142005
ECLASS 7.1	27142005
ETIM 4.0	EC000055
ETIM 5.0	EC000055

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Технические данные

Типоразмер:

NH 2

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	315 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

250 В

рабочий класс	gG
Indicator version	double indicator

номинальная разрывная способность AC	80 кА
номинальная разрывная способность DC	80 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 16,0 Вт.

(The power dissipation at full load would be 25,0 Вт.)

Механические данные
Вес:	64,0 kg/100

вертикальное монтажное положение:	Yes
горизонтальное положение установки:	Yes

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Характерные кривые

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

03502000
Ручка-экстрактор для NH предохранителей
Без рукава
Типоразмер 000 - 3
