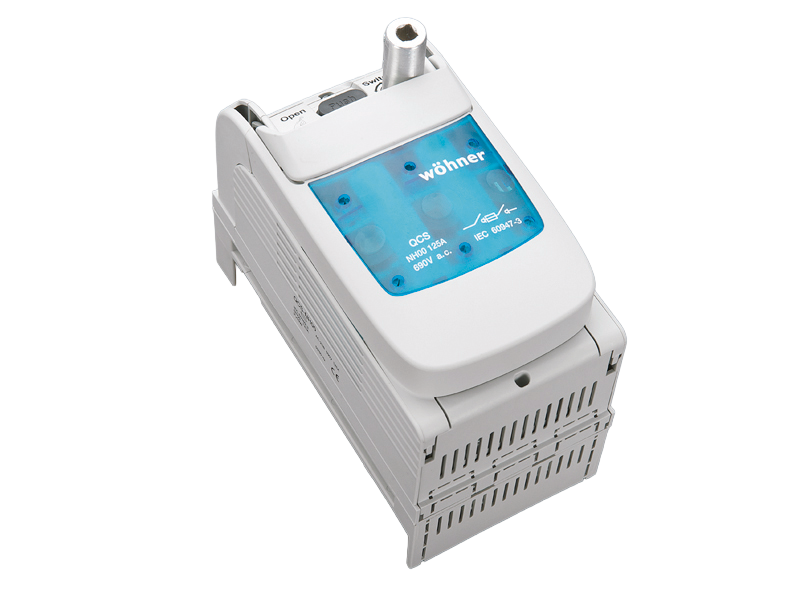

Выключатель-разъединитель нагрузки с предохранителями 3-полюсный (33503)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33503000

QUADRON®60Classic Speed

Выключатель-разъединитель нагрузки с предохранителями 3-полюсный

Рамная клемма, подсоединение снизу, для соединения с поворотной рукояткой двери

Типоразмер 00

double-breaking

operator independent switching (snap-action mechanism)

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Преимущества продукта

With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
FLAG indicator shows the switch setting
Fuses can be changed safely and without tools thanks to double-breaking main contacts
Additional visible separating section by removing the cover incl. fuses
Can be used as mains disconnector as per IEC / EN 60204-1 (main switch)
Also as an Emergency Off switch in combination with the red-yellow door coupling twist handle
Main switch and Emergency Off switch only in combination with AC-23A/B

CrossLink® adapter technology
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars
Compact dimensions (106mm wide)

Switches can be installed 90° left/right horizontal, always with the same switch lug position

Группа продуктов 15
Подгруппа 20
Кол-во 1
EAN 4021267335038
ECLASS 6.1 27371401
ECLASS 7.1 27371401
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

номер типа: QCS-NH00

Технические данные

для предохранителей размера: NH 000, NH 00
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 10 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 125 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 800 В
номинальное импульсное напряжение U imp : 8 kV
Катагория применения AC: AC-23B (690V/125A)
AC-23A (500V/125A)
AC-22A (690V/125A)

AC20B (800V)
visible information required: do not switch under load
Категория применения DC: DC specifications: 2 current paths (L1,L3) in series
DC-22B (220V/125A)

DC-20B (800V) at pollution degree 3
visible information required: do not switch under load
cond. short-circuit current with fuses (AC): 50 kA / 690 V (125A)
одобрено с плавкими вставками рабочего класса: gG
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed.
System component: degree of protection IP20 at front as per DIN EN 60529, degree of protection near terminal depends on installation; shock protection as per DIN EN 50274

adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)
Механические данные
Ш x В x Г: 106 x 200 x 155
Вес: 208,0 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Особенности клеммной техники
Not suitable for aluminium cables !


Box terminal:
1.5 -70mm² flexible cables, directly or with wire-end ferrules*, depending on contour of the insulated lead 95mm² could be connectable
1.5 - 10mm² solid round
16 - 70mm² stranded round
2x10mm², 2x16mm² and 2x25mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square
2x10 - 2x35mm² flexible, identical cables placed side by side square

lam. Cu. 9-13 mm wide
Terminal space 13mm x 13mm

(*flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Application notes

Not suitable for aluminium cables !
допустимая мощность рассеивания плавкой вставки: 10 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

33908000
Контрольный контакт, для определения положения выключателя
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33910000
поворотный привод на дверь
black, with handle
door interlock can be activated, for padlocks
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33911000
поворотный привод на дверь
yellow-red, with handle
door interlock can be activated, for padlocks
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33912000
Стержень, длина 290 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33913000
Стержень, длина 490 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33914000
Подсоединительная клемма 120 мм²
Подсоединение спереди
для: QCS-NH00, QCS-160
More

33915000
Ножевой дополнительный контакт, для рамной клеммы
Плоская клемма EN 61210  6,3 x 0,8
для: QCB-NH00, QCS-NH00, QCS-160
More
