выключатель-разъединитель нагрузки 3-полюсный

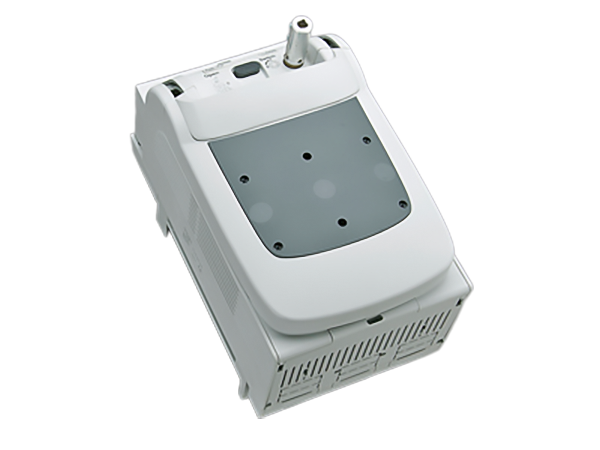

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33554 000

QUADRON 60Classic Speed

выключатель-разъединитель нагрузки 3-полюсный

Винт М10, подсоединение сверху, для поворотной ручки двери

320 A

double-breaking

operator independent switching (snap-action mechanism)

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Преимущества продукта

With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
Lockable in neutral position with up to 3 padlocks
FLAG indicator shows the switch setting
double-breaking main contacts
Can be used as a mains disconnector as per IEC / EN 60204-1 (main switch)
Can also be used as an Emergency Off switch in combination with the red/yellow door coupling twist handle
Main switch only in combination with utilisation category AC-23A/B
AC-23B (400V/280A), AC-23B (690V/250A)

CrossLink® adapter technology
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

Switches can be installed 90° left/right horizontal, always with the same switch handle position

Группа продуктов 14
Подгруппа 23
Кол-во 1
EAN 4021267335540
ECLASS 14.0 27371403
ETIM 5.0 EC000216
ETIM 8.0 EC000216
ETIM 10.0 EC000216

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

номер типа: QCS-320

Тип EAC: QCS

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 320 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение изоляции U i AC: 800 В
номинальное импульсное напряжение U imp : 8 kV
Катагория применения AC: AC-23B (690V/250A)
AC-23A (500V/250A)
AC-23B (400V/280A)
AC-22A (690V/250A)
AC-22B (690V/300A)
AC-22B (500V/320A)
одобрено с плавкими вставками рабочего класса: gG
rated short-circuit making capacity 12kA (690V AC) cond. rated short-circuit current 50kA (fuses gL/gG size 1 250A-690V AC)
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed.
System component: degree of protection IP20 at front as per DIN EN 60529, degree of protection near terminal depends on installation; shock protection as per DIN EN 50274
adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)
Механические данные
Ш x В x Г: 184 x 314 x 192
Вес: 565,0 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars When installing QCS, a busbar support is to be applied left and right, see assembly manual.

Особенности клеммной техники
screw connection
M10
screw drive: SW16
Md min.: 30,0 Nm
Md max.: 35,0 Nm
Свойства материала
halogen-free: No

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

33145 000
Призматическая клемма, двойная, для медных кабелей
2x 35 - 70 mm²
для: QCB-NH1, QCS-NH1, QCS-320
More

33163 000
Подсоединение хомутом для медных проводников
70 - 150 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More

33166 000
Призматическая клемма, одинарная, для медных кабелей
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
для: QCB-NH1, QCS-NH1, QCS-320
More

33909 000
Рамная клемма для медных проводников
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
для: QCB-NH1, QCS-NH1, QCS-320
More

covers

33142 000
Крышка для кабельных наконечников, установка вверху / внизу
для: QCB-NH1, QCS-NH1, QCS-320
More

further accessories

33908 000
Контрольный контакт, для определения положения выключателя
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33910 000
поворотный привод на дверь
black, with handle
door interlock can be activated, for padlocks
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33911 000
поворотный привод на дверь
yellow-red, with handle
door interlock can be activated, for padlocks
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320
More

33912 000
Стержень, длина 290 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
More

33913 000
Стержень, длина 490 мм
для: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
More
