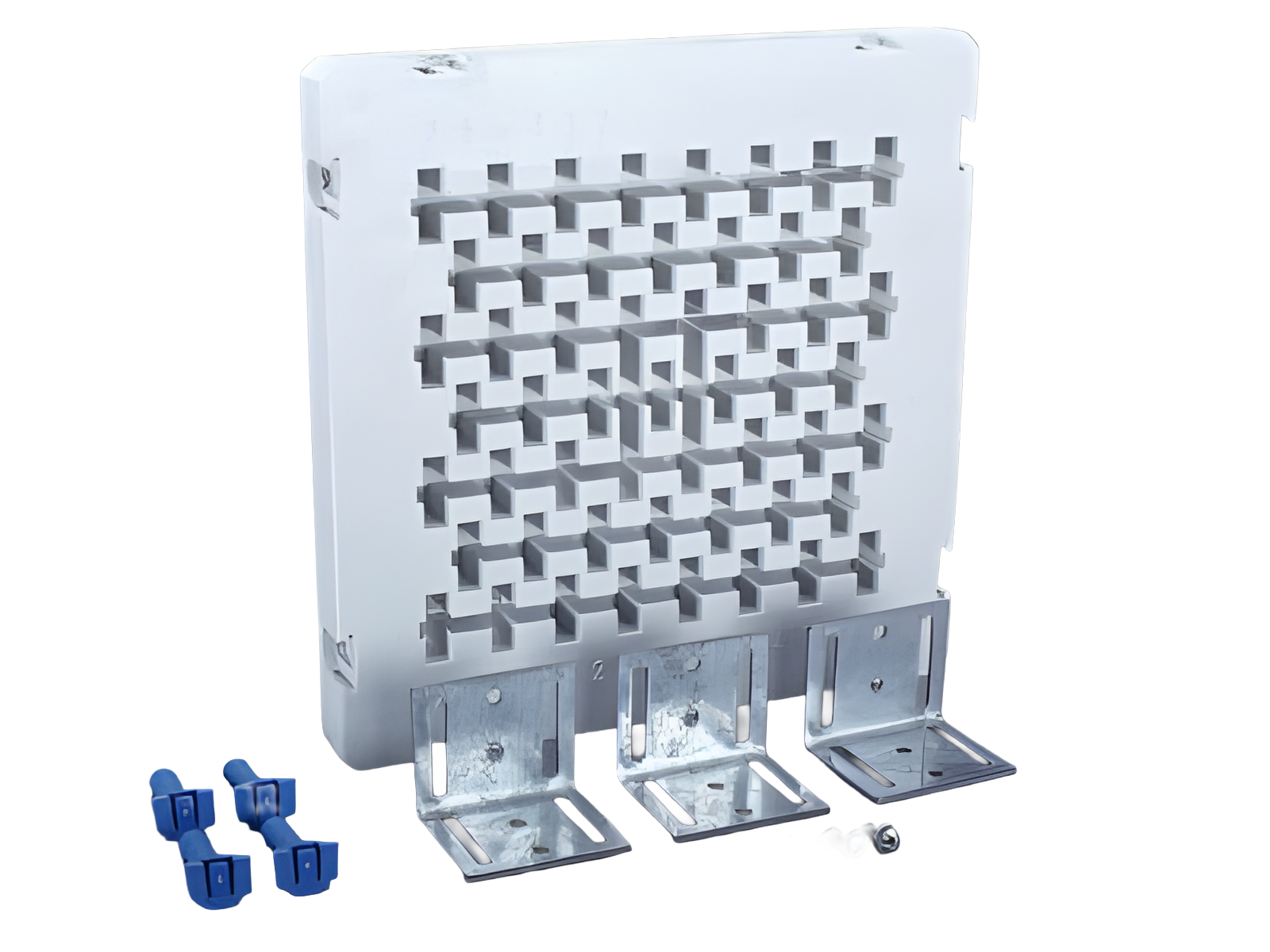

Шинодержатель, 4-полюсный, центральный (35009)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 35009000

Шинодержатель, 4-полюсный, центральный

для шин 30 x 10, double-T section

Система

centre feed unit

Группа продуктов	11
Подгруппа	15

Кол-во	1
EAN	4021267350093

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: Z1140-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	30 x 300 x 300
Вес:	458,0 kg/100
Полюсность:	4-polig
для шин:	30 x 10, double-T section

Application notes

Справочная информация	The scope of delivery includes fastening brackets, fastening screws and holders for covers.


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

35008000
Шинодержатель, боковой
для шин: 30 x 10, double-T and triple-T section
More

35017000
Дополнительный держатель крышки
Для центрального ввода питания
More

Использование

35008000
Шинодержатель, боковой
для шин: 30 x 10, double-T and triple-T section
More
