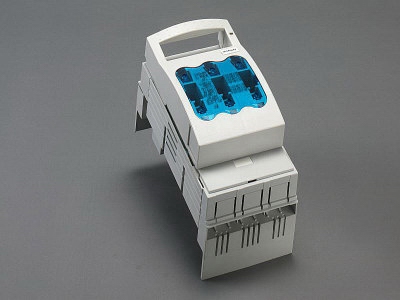

На фотографии может быть изображена аналогичная статья.
Арт.: 33197 000
Выключатель-разъединитель с предохранителями NH 160 A, шинный монтаж
Винт М8, отводящая клемма снизу / сверху
für 40mm-System
больше не доступный
Преимущества продукта
For safe connection of the leads, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.
| Группа продуктов | 09 |
| Подгруппа | 15 |
| Кол-во | 1 |
| EAN | 4021267331979 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
| для предохранителей размера: | NH 000, NH 00 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| допустимая мощность рассеивания плавкой вставки: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 160 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение (IEC) DC: | 440 В |
| номинальное напряжение изоляции U i AC: | 800 В |
| номинальное напряжение изоляции U i DC: | 500 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| cond. short-circuit current with fuses (AC): | 50 kA / 690 V |
| одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 8,3 Вт.
(The power dissipation at full load would be 13,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC DC: | 800 В |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| Switching capacity/utilisation categories AC-23B (400V), AC-23B (500V/125A), AC-22B (690V), AC-21B (690V) DC-22B (220V), DC-22B (440V/125A), DC-21B (440V), DC specifications: 2 current paths (L1,L3) in series for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 00 up to 12W power dissipation | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Механические данные | |
| Ш x В x Г: | 106 x 200 x 97 |
| Вес: | 124,0 kg/100 |
| Полюсность: | 3-пол. |
Type of fastening: patented click mechanism
| Особенности клеммной техники | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Not suitable for aluminium cables ! | |
|
Accessories: |
|
| Not suitable for aluminium cables ! | |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| допустимая мощность рассеивания плавкой вставки: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
01182
000
Боковой профиль
1 x 2,5-16 мм² + 2 x 2,5-25 мм²
NH 00
More
03727
000
Подсоединение хомутом
1.5 - 70 mm²
Типоразмер 00
More
30894
000
Винтовой соединитель М8
С пружинной шайбой
Типоразмер 00
More
33224
000
Призматическая клемма, одинарная, для медных кабелей
16 - 70 mm²
NH 00
More
79811
000
Крышка для кабельных наконечников, установка вверху / внизу
NH 00
для: 33200, 33208, 33329, 33394, 33398, 33420
More
33315
000
Декоративные накладки, 2 шт
Для NH-LTS типоразмер 00
Типоразмер 00
More
33317
000
Угловая полоска, для установки сбоку
Для NH-LTS типоразмер 00
Типоразмер 00
More
78105
000
Декоративная рамка, двойная
232 x 210, не для 33221, 33222
Типоразмер 00
More
78893
000
Декоративная рамка, одинарная
130 x 210, не для 33221, 33222
Типоразмер 00
More
