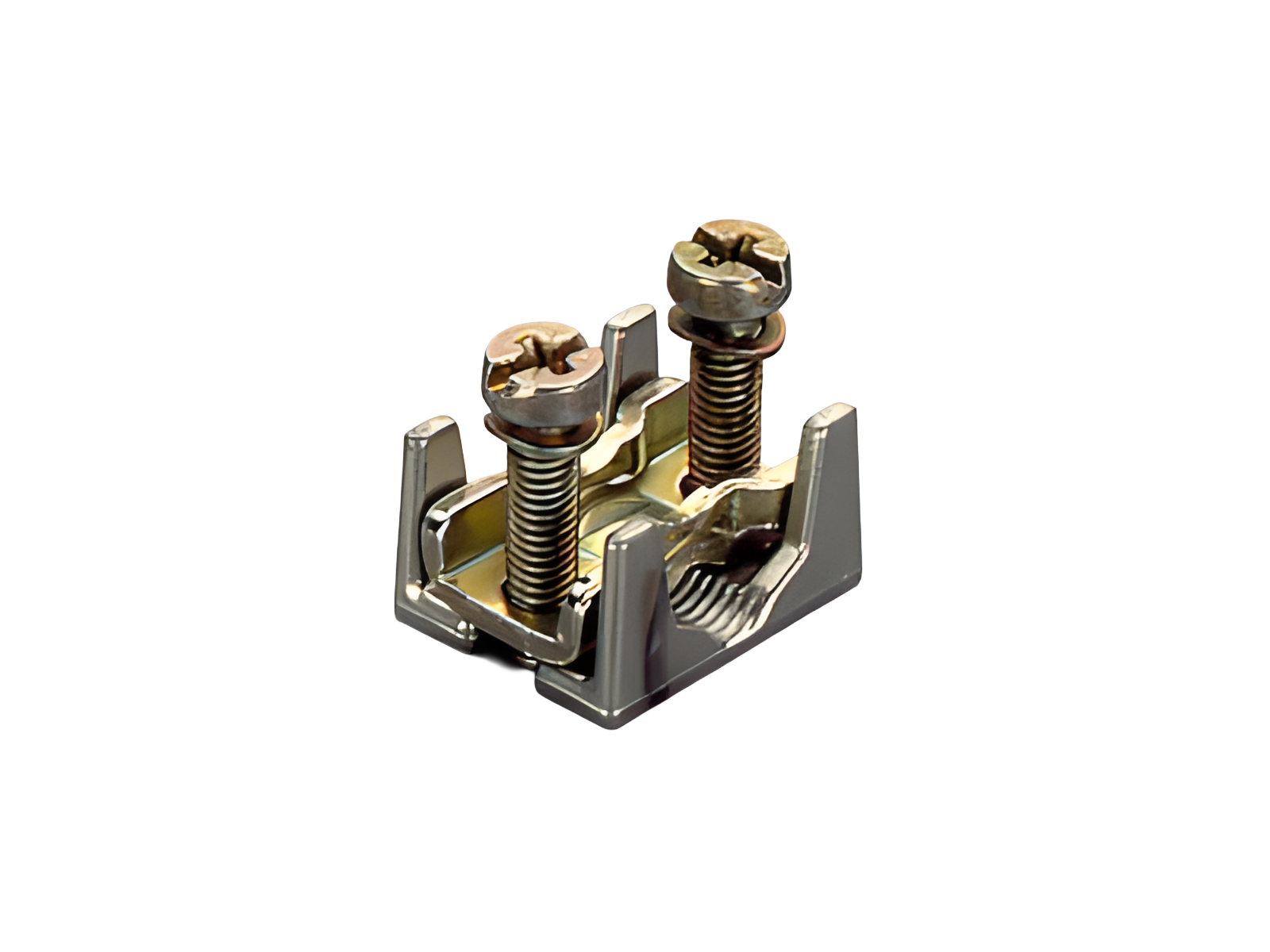

Призматическая клемма, одинарная, для медных кабелей (33224)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33224000

Призматическая клемма, одинарная, для медных кабелей

16 - 70 mm²

NH 00

Система

60Classic

Группа продуктов 09
Подгруппа 51
Кол-во 3
EAN 4021267332242
страница каталога 2020 : 3.22, 3.24, 3.29, 6.14
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

EAC

Тип EAC: AC-A

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные
short-circuit withstandability: determined by main product
Механические данные
Ш x В x Г: 106 x 200 x 137
Вес: 3,0 kg/100

Cu 16-70mm²
rm,sm,f,f+AE

Особенности клеммной техники
Md min.: 2,4 Nm
Md max.: 3,6 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

Загрузки

| Основная техническая информация

| декларация соответствия ЕС

| Declaration of conformity UKCA

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

03299000
QUADRON®60Classic
Держатель NH предохранителей 160 A
Винт М8
Типоразмер 00 / 3 полюса
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33079000
QUADRON®60Classic
Выключатель-разъединитель NH 00, 160 A, шинный монтаж, подсоединение сверху / снизу
Винт М8
Подходит для 5-полюсных шинных систем
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33420000
QUADRON®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Винт М8
with electromechanical fuse monitoring
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33285000
Линейный выключатель-разъединитель с предохранителями 160 A
Винт M8 / зажим 70 мм², с электронным контролем состояния предохранителя
Типоразмер 00
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33207000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Хомут 70 мм²
with electromechanical fuse monitoring
More

33200000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Винт М8
More

33234000
Линейный выключатель-разъединитель с предохранителями 160 A
Винт M8 / зажим 70 мм²
Типоразмер 00
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33222000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Винт M8, с защитной крышкой
More

33221000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Хомут 70 мм², с защитной крышкой
More

33208000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Винт М8
with electromechanical fuse monitoring
More

33286000
Линейный выключатель-разъединитель с предохранителями 160 A
Винт M8 / зажим 70 мм², с электронным контролем состояния предохранителя
Типоразмер 00
для шин: 30, 40, 50, 60 x 10
More

33199000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Хомут 70 мм²
More

33394000
QUADRON®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Винт М8
with electronic fuse monitoring
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

33329000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Винт М8
with electronic fuse monitoring
More

33328000
QUADRON®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Хомут 70 мм²
with electronic fuse monitoring
More

33235000
Линейный выключатель-разъединитель с предохранителями 160 A
Винт M8 / зажим 70 мм²
Типоразмер 00
для шин: 30, 40, 50, 60 x 10
More

33398000
QUADRON®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Винт М8
connection top or bottom
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More
