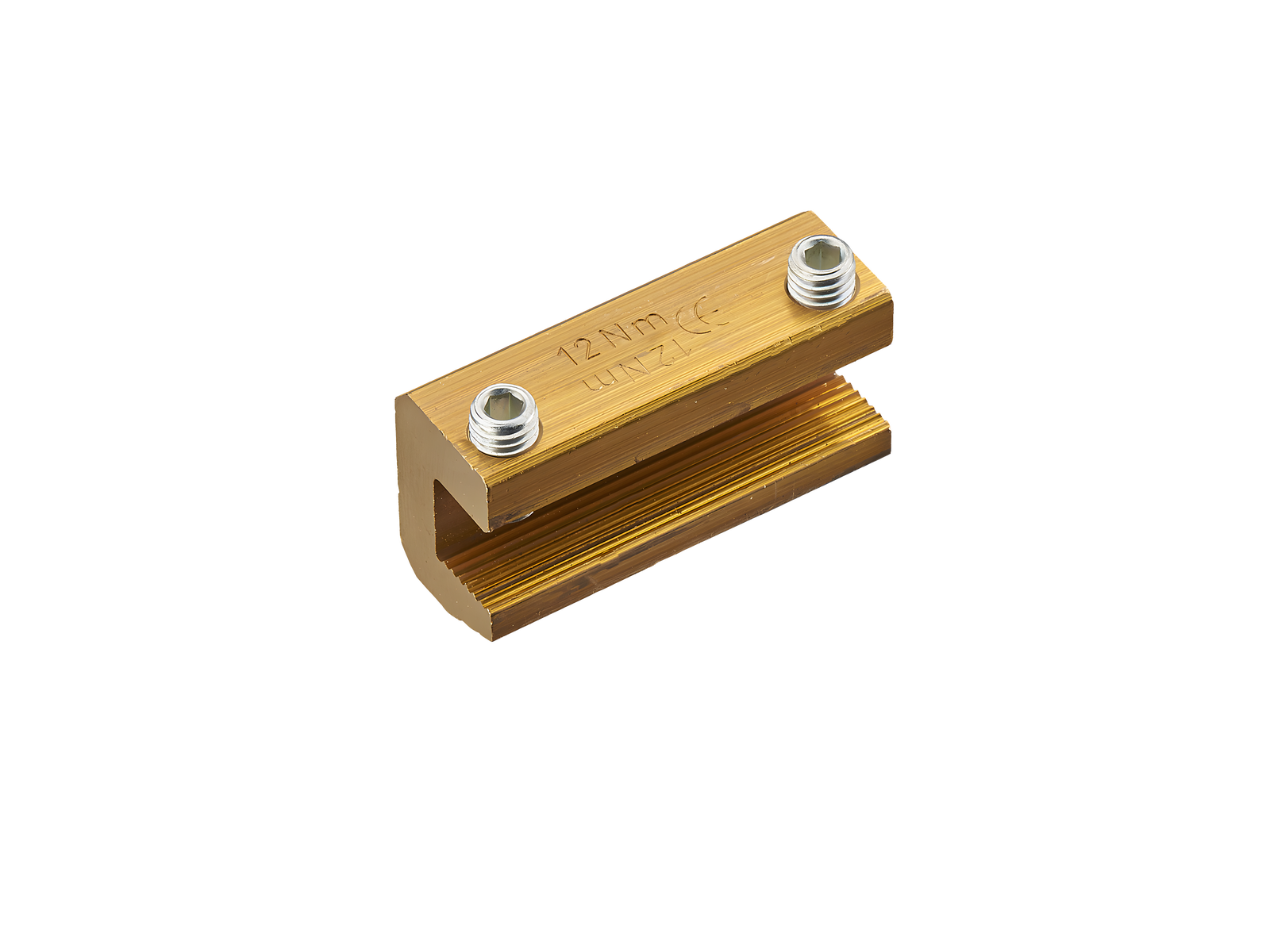

Клемма для соединения шин 520 A (01166)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01166000

Клемма для соединения шин 520 A

55 mm

для шин 12, 15, 20 x 5, 10

Система

60Classic, 30Compact 3P

Группа продуктов	07
Подгруппа	33

Кол-во	12
EAN	4021267011666

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Сертификация

Стандарты

IEC 61439-1:2020

Сертификация

DNV GL

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:	63.1 кА
номинальный кратковременный выдерживаемый ток I _cw (1,0 с) макс.:	21 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,5 Вт.

(The power dissipation at full load would be 3,9 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
токовая нагрузка (IEC) макс.:	520 A

Механические данные
Ш x В x Г:	55 x 29 x 20
Вес:	19,2 kg/100
для шин:	12, 15, 20 x 5, 10

допустимая замена шин:	1
допустимое расстояние между шинами:	5 - 10 mm

Особенности клеммной техники
screw clamp connection
M8
Md min.:	9,6 Nm
Md max.:	14,4 Nm

Application notes

The insulation performance of the article depends on the installation conditions.
Справочная информация	!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
