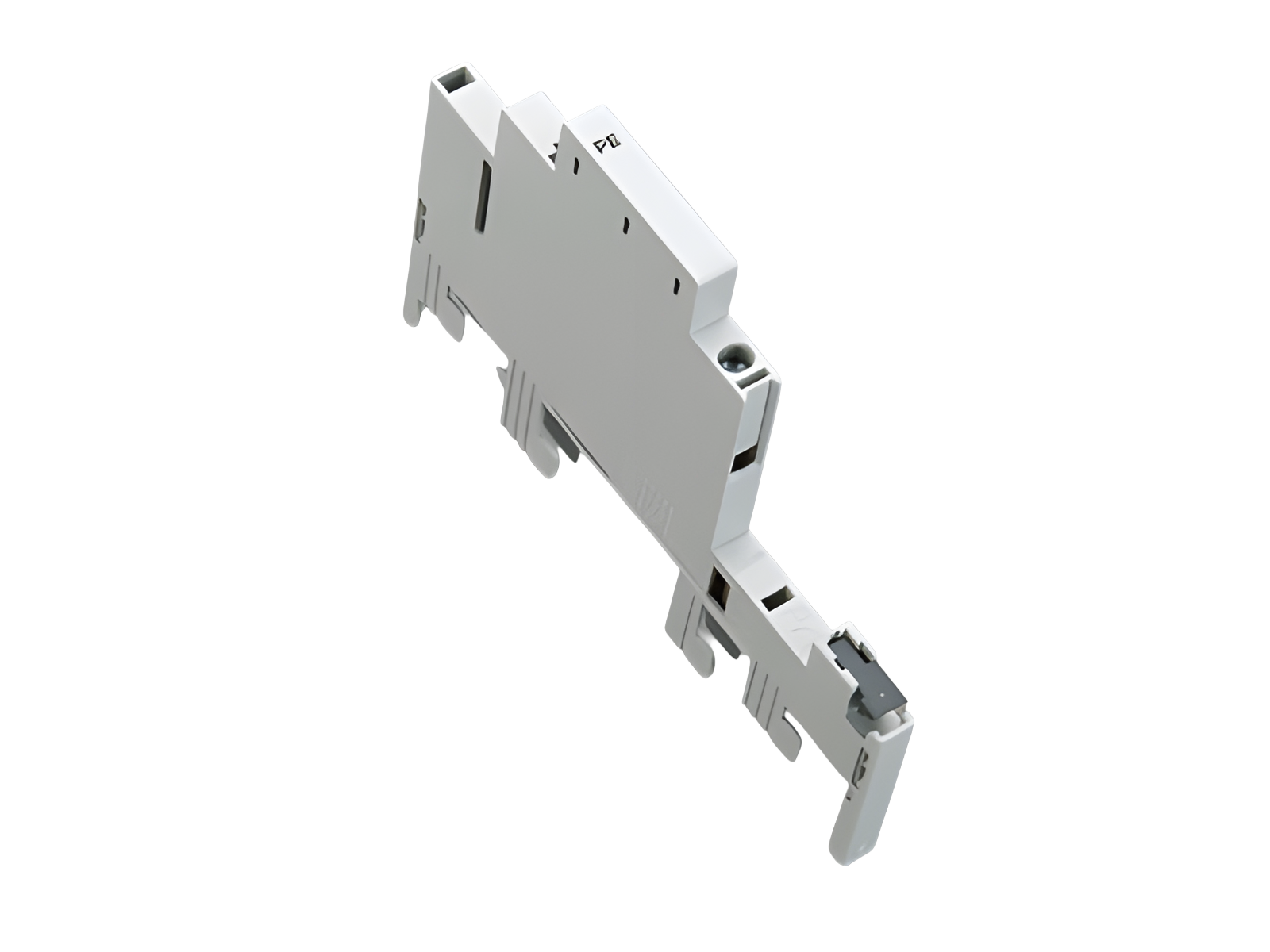

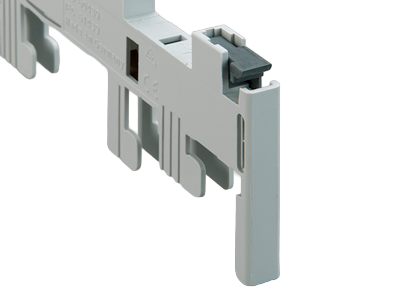

Модуль Земля (32634)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32634 000

Модуль Земля

Клемма 16 мм²

9 x 160

для шин 12 x 5

Система

30Compact 5P

Группа продуктов	05
Подгруппа	44

Кол-во	12
EAN	4021267326340

ETIM 5.0	EC001531
ETIM 8.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:

690 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,5 Вт.

(The power dissipation at full load would be 0,8 Вт.)

Connecting terminal 1.5 - 16mm²

Механические данные
Ш x В x Г:	9 x 160 x 114
Вес:	4,4 kg/100
для шин:	12 x 5

Свойства материала
halogen-free:	Yes

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

further accessories

31390 000
Комплект соединителей
Коннектор для объединения адаптеров
До 50 соединений
More
