Модуль Нейтраль (32632)

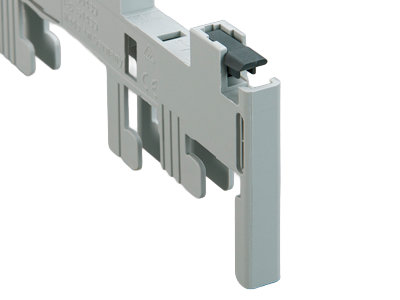

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32632000

Модуль Нейтраль

Клемма 16 мм²

9 x 160

для шин 12 x 5

Система

30Compact 5P

Преимущества продукта

The device can be locked onto the busbar system in a separating position. In this way, complete units 1P+N or 3P+N can be prepared for an isolation test without the leads having to be disconnected. (see assembly manual)

Группа продуктов	05
Подгруппа	44

Кол-во	12
EAN	4021267326326

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:

690 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,5 Вт.

(The power dissipation at full load would be 0,8 Вт.)

Connecting terminal 1.5 - 16mm²

Механические данные
Ш x В x Г:	9 x 160 x 114
Вес:	4,4 kg/100
для шин:	12 x 5

Application notes

Справочная информация	The device cannot be locked onto the busbar system (operating condition) and must always be plugged into module adapters.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

31390000
Комплект соединителей
Коннектор для объединения адаптеров
До 50 соединений
More

Использование

32628000
EQUES^®30Compact
Шинный адаптер 1-полюсный, 63 А
1 DIN-рейка, фиксированная, для Schneider Electric iC60, iC65 и C60
18 x 160
для шин: 12 x 5
More

32630000
EQUES^®30Compact
Шинный адаптер 1-полюсный, 63 А
1 DIN-рейка, фиксированная
18 x 160 / 10 mm²
для шин: 12 x 5
More

32629000
EQUES^®30Compact
Шинный адаптер 1-полюсный, 32 А
1 DIN-рейка, фиксированная
18 x 160 / 6 mm²
для шин: 12 x 5
More
