for UL feeder circuits >250V
На фотографии может быть изображена аналогичная статья.

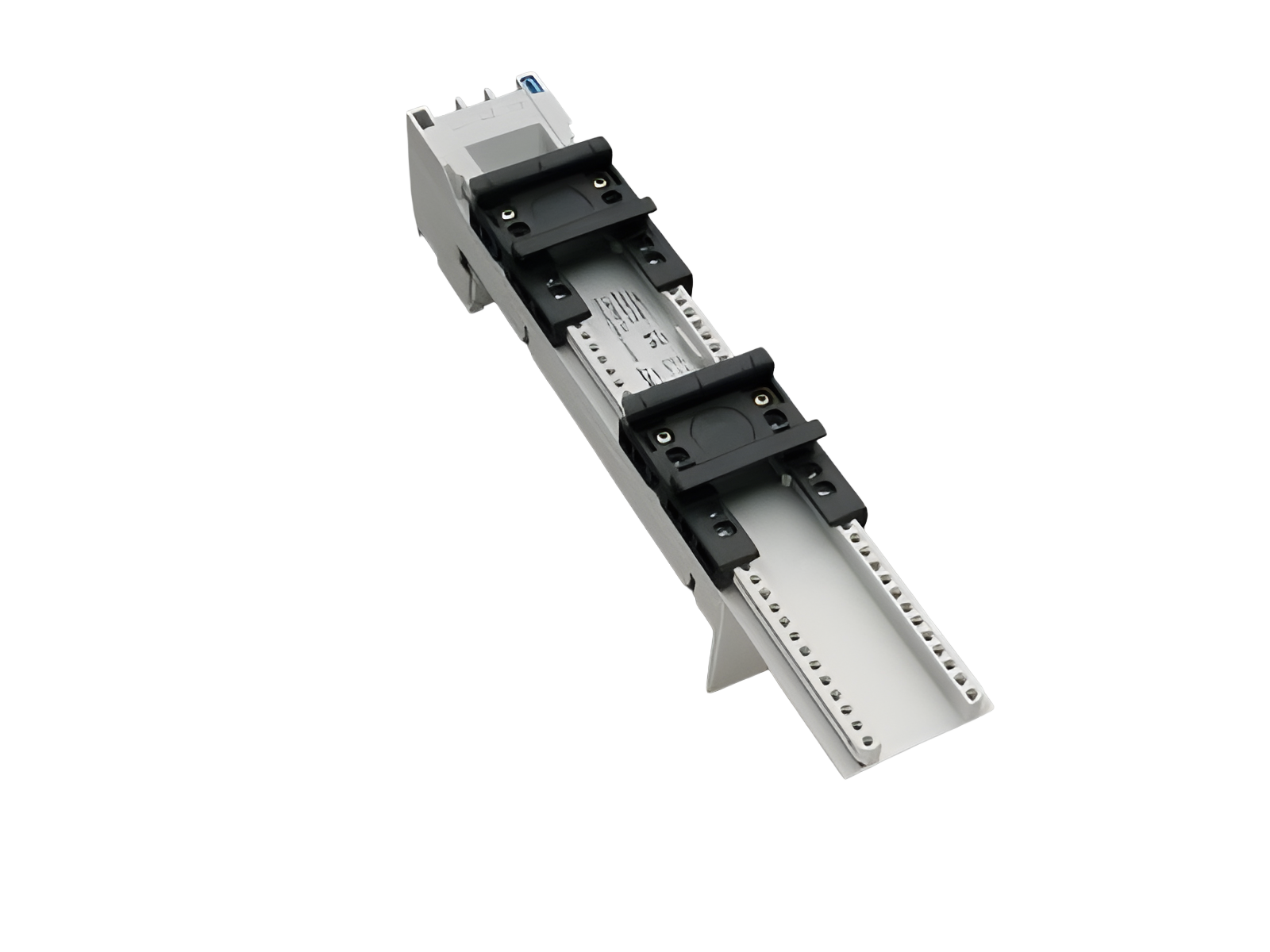

Арт.: 32439 000
EQUES®60Classic
Шинный адаптер 25 A
3-полюсный
2 DIN-рейки
45 x 260, с винтовым подсоединением 6 мм² сзади
для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины
Система
60Classic
| Группа продуктов | 05 |
| Подгруппа | 21 |
| Кол-во | 4 |
| EAN | 4021267324391 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Стандарты
IEC 61439-1:2020
UL 508
Сертификация
CSA , UL , DNV GL
for UL feeder circuits >250V
номер типа: EEC6025-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Разрешение CCC: Сертификация не требуется
| Подробности IEC | |
| Стандарты | |
| IEC 61439-1:2020 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 25 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение изоляции U i AC: | 800 В |
| номинальное импульсное напряжение U imp : | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,2 Вт.
(The power dissipation at full load would be 1,9 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC DC: | 800 В |
| Подробности UL | |
| Стандарты | |
| UL 508 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 25 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 кА |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 65 кА |
| SCCR: |
30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC
65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC 50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC 65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC |
| Механические данные | |
| Ш x В x Г: | 45 x 260 x 63 |
| Вес: | 35,2 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 15, 20, 25, 30 x 5, 10 и профильные шины |
| Особенности клеммной техники | |
| cage clamp connection | |
| screw drive: | PZ1 |
| wire stripping: | 10 мм |
| min. cross-section: | 0,75 мм² |
| max. cross-section: | 6 мм² |
| Md min.: | 1,6 Nm |
| Md max.: | 2,4 Nm |
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
|
for feeder circuits as per UL508a, accessory 32973 is required |
|
|
the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter |
|
| for UL feeder circuits >250V |
32969
000
Ограничитель на DIN-рейку
for adjustable mounting rails
More

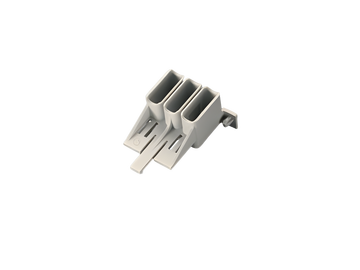

32973
000
Клеммная крышка UL
Для шинных адаптеров 32436 и 32439
More

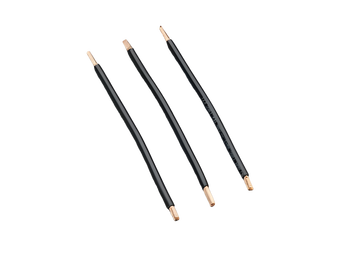

32907
000
Провод AWG 10 (6 мм²), длина 130 мм
for adapters with cage clamps
More

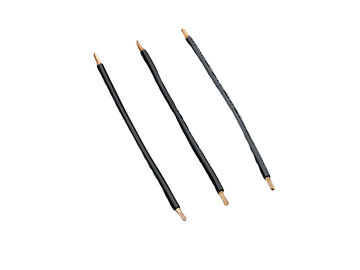

32921
000
Провод AWG 14 (2,5 мм²), длина 105 мм
for adapters with cage clamps
More
32916
000A
провод AWG 10 (6 мм²), длина 280 мм
for adapters with cage clamps
More
32929
000A
провода AWG 12 (4 мм²), длина 190 мм
for adapters with cage clamps
More
32935
000A
провода AWG 10 (6 мм²), длина 190 мм
for adapters with cage clamps
More
32918
000A
провод AWG 14 (2,5 мм²), длина 190 мм
for adapters with cage clamps
More
32963
000
Модуль для установки сбоку, для шинных адаптеров
Для установки на обе стороны
9 x 200
для: EEC60..
More
32979
000A
Суппорт для Eaton PKZ
for 45mm wide adapters with adjustable mounting rails
More
32952
000A
Суппорт для Siemens S00 and S0
for 45mm wide adapters with adjustable mounting rails
More
