V-clamp (33563)

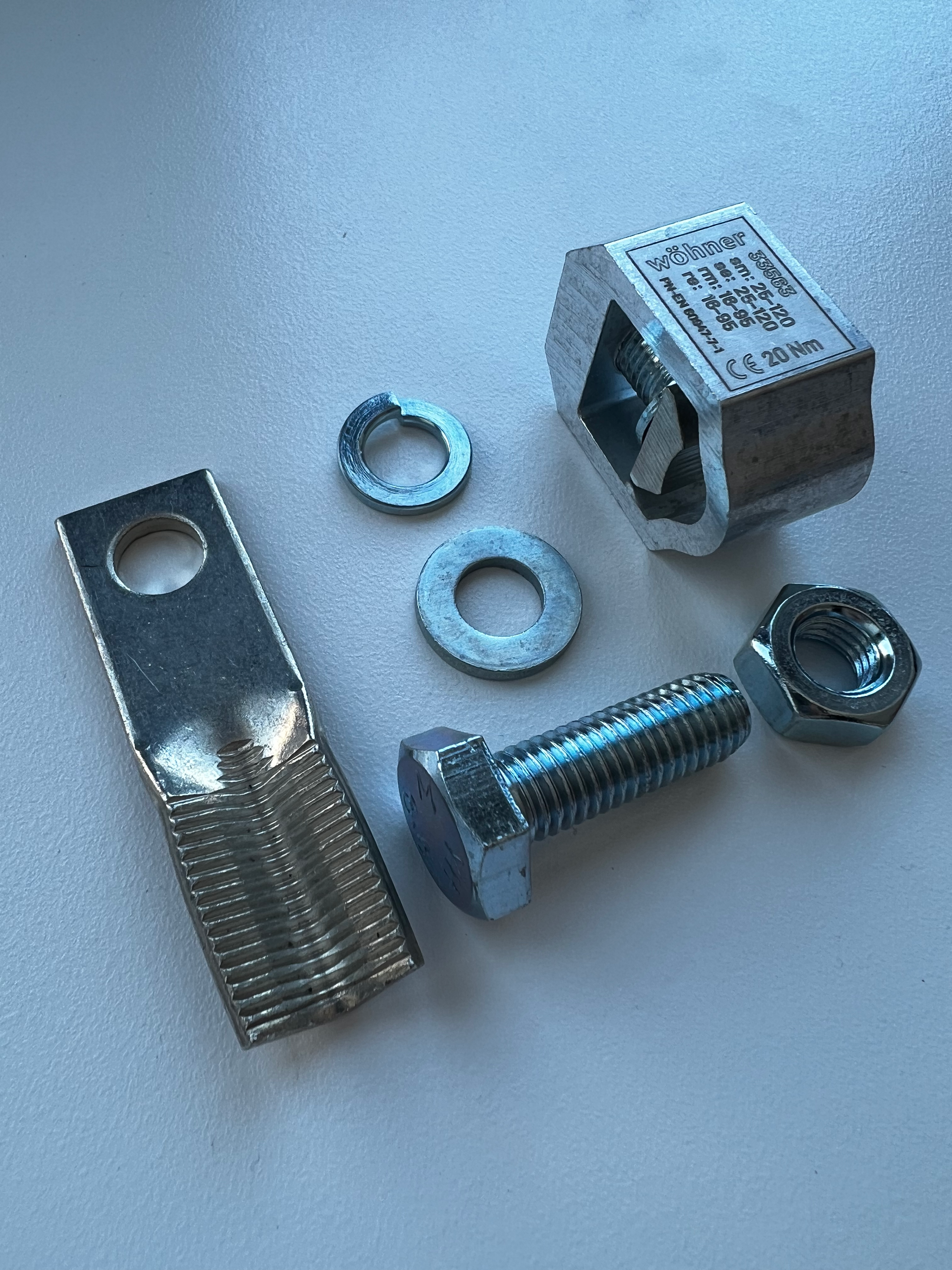

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33563000A

V-clamp

terminal body alu, pressure piece brass

for PEN

for Cu / Al 16 - 120 mm²

coming soon

Система

185Power

Группа продуктов 12
Подгруппа 70
Кол-во 1
EAN 4021267336530
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Механические данные
Вес: 4,8 kg/100
Особенности клеммной техники
min. cross-section: 25 мм²
max. cross-section: 120 мм²
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
short-circuit withstandability: determined by main product

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Инструкция по эксплуатации

| декларация соответствия ЕС

| Описание продукта (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

| Text for specification - GAEB90 (in German) (*.d81)

Использование

33529000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 1-полюсное отключение
flat version with V-clamp 95 mm²
terminal body Al, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33539000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 1-полюсное отключение
flat Version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33535000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 1-полюсное отключение
high Version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33534000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 3-полюсное отключение
flat version with V-Clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33525000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 1-полюсное отключение
high version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Messing
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33530000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 3-полюсное отключение
high version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33520000A
QUADRON®185Power
Линейный выключатель-разъединитель с предохранителями 160 A
Типоразмер 00, 3-полюсное отключение
high version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Messing
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More
