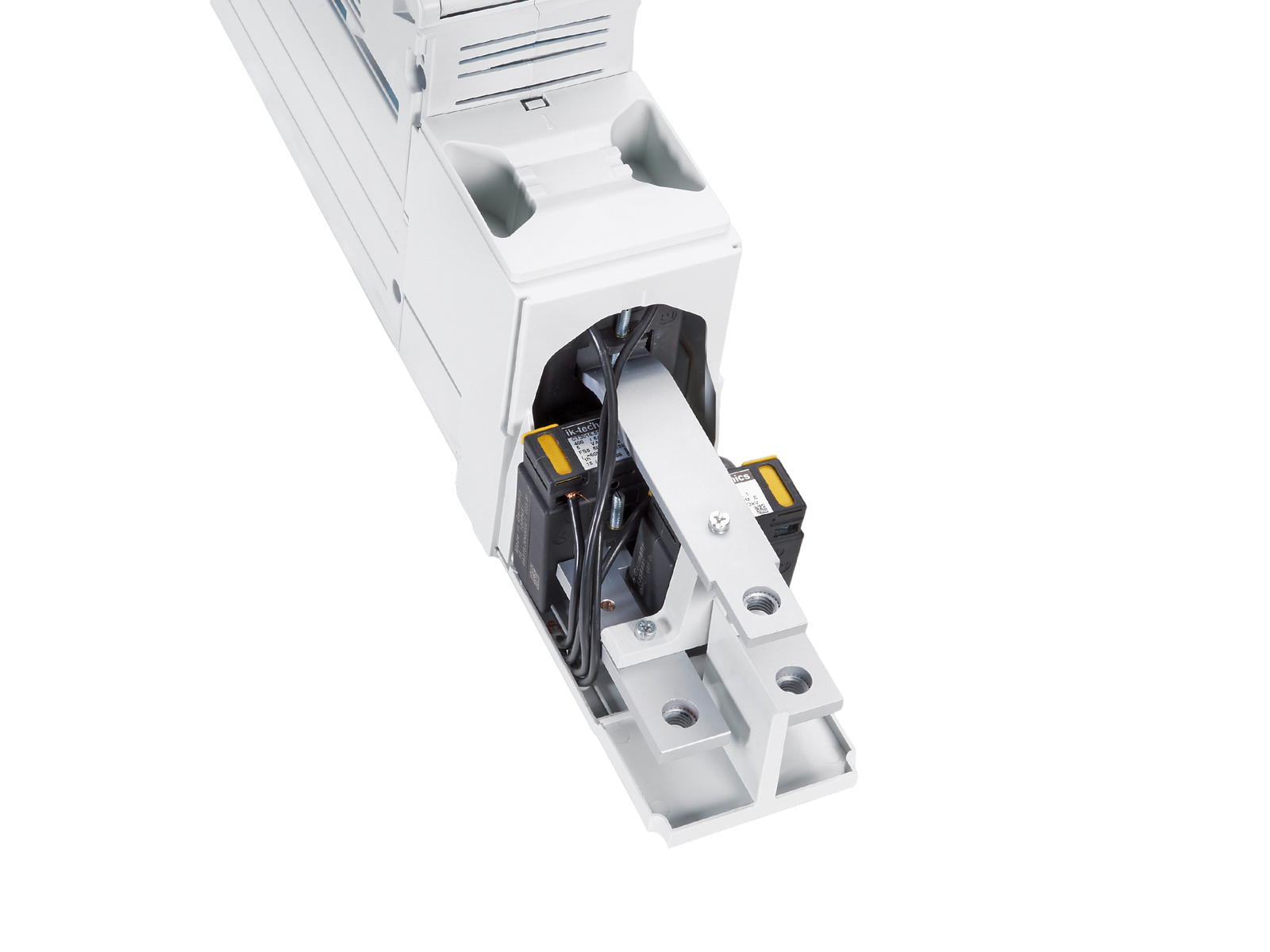

Универсальный комплект для трансформаторов (33762)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33762000A

Универсальный комплект для трансформаторов

Для установки в соединенительном отсеке

Типоразмер 1 - 3

Система

185Power

Группа продуктов	18
Подгруппа	70

Кол-во	1
EAN	4021267337629

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Технические данные

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Quadron®185Power Speed:
- max. 600 A
- increase of power dissipation by 30%

Quadron®185Power, connection bottom:
- max. 630 A
- increase of power dissipation by 35%

Crito®185Power connection rail, connection bottom:
- max. 750 A
- increase of power dissipation by 28%

Механические данные
Вес:	170,0 kg/100

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

33787000
Трансформатор тока 600 A / 5 A, декларация о соответствии
5 ВА / класс 0,5
Типоразмер 1 - 3
phase-out product
More

Использование

33708000A
QUADRON^®185Power
Линейный держатель NH предохранителей, 630 A
Типоразмер 3
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33706000A
QUADRON^®185Power
Линейный держатель NH предохранителей, 250 A
Типоразмер 1
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33585000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
V-clamp 240 mm²
terminal body steel, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33533000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33536000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33571000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33570000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33523000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33576000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33584000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
V-clamp 240 mm²
terminal body steel, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33522000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33532000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33569000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33575000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33577000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33586000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 240 mm²
terminal body steel, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33538000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33579000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33573000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33587000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 240 mm²
terminal body steel, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33588000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
V-clamp 240 mm²
terminal body steel, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33578000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33537000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33572000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33526000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33521000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
V-connection 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33568000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33583000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
V-clamp 240 mm²
terminal body steel, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33716000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 1-полюсное отключение
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33531000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
V-clamp 150 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33574000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
V-clamp 185 mm²
terminal body steel, pressure piece steel
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33528000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33702000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33722000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 3-полюсное отключение, с контролем состояния предохранителей
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33527000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
V-clamp 120 mm²
terminal body alu, pressure piece brass
для шин: 30, 40, 60, 80, 100, 120 x 10
coming soon
More

33723000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение, с контролем состояния предохранителя
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33721000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение, с контролем состояния предохранителей
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33717000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 400 A
Типоразмер 2, 1-полюсное отключение
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33718000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 1-полюсное отключение
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33701000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 250 A
Типоразмер 1, 3-полюсное отключение
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33638000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 2
С контролем состояния предохранителей
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33636000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 1
С контролем состояния предохранителей
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33633000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 2
Подсоединение сверху М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33631000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 1
Подсоединение сверху М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33640000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 3
С контролем состояния предохранителей
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33635000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 3
Подсоединение сверху М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33632000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 2
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33634000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 3
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

33703000A
QUADRON^®185Power
Линейный выключатель-разъединитель с предохранителями 630 A
Типоразмер 3, 3-полюсное отключение
Винт М12
для шин: 30, 40, 60, 80, 100, 120 x 10
More

33630000A
QUADRON^®185Power Speed
Линейный выключатель-разъединитель с предохранителями типоразмер 1
Подсоединение снизу М12
double-breaking
для шин: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
More

https://pim.woehner.de/RU/AT/1000183718

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
