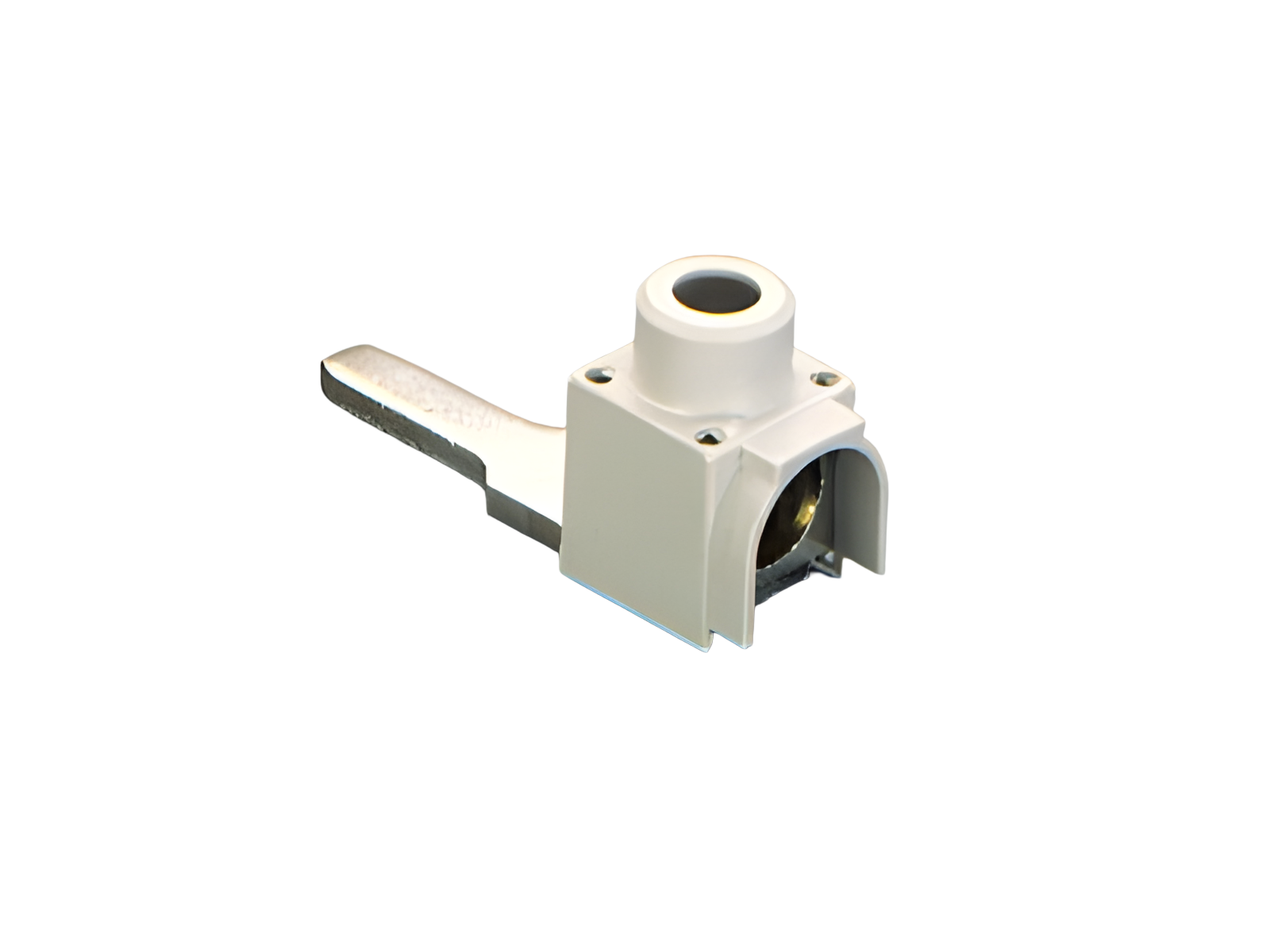

Подсоединительная клемма, подсоединение спереди (31085)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31085000A

Подсоединительная клемма, подсоединение спереди

6 - 50 mm²

для 31012, 31310, 31312

Группа продуктов 07
Подгруппа 26
Кол-во 25
EAN 4021267310851
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 125 A
номинальное напряжение (IEC) AC: 690 В
номинальное импульсное напряжение U imp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 690 В
макс. напряжение IEC DC: 600 В
Механические данные
Ш x В x Г: 17 x 20 x 26
Вес: 2,9 kg/100
Особенности клеммной техники
min. cross-section: 6 мм²
max. cross-section: 50 мм²
Not suitable for aluminium cables !


6 - 50mm² round, solid and stranded
4 - 35mm² flexible with wire-end ferrule
Md 3.5Nm
max. connection diameter 10mm

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Справочная информация

Recommended stripping of the insulation on the connection lead approx. 14mm

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
