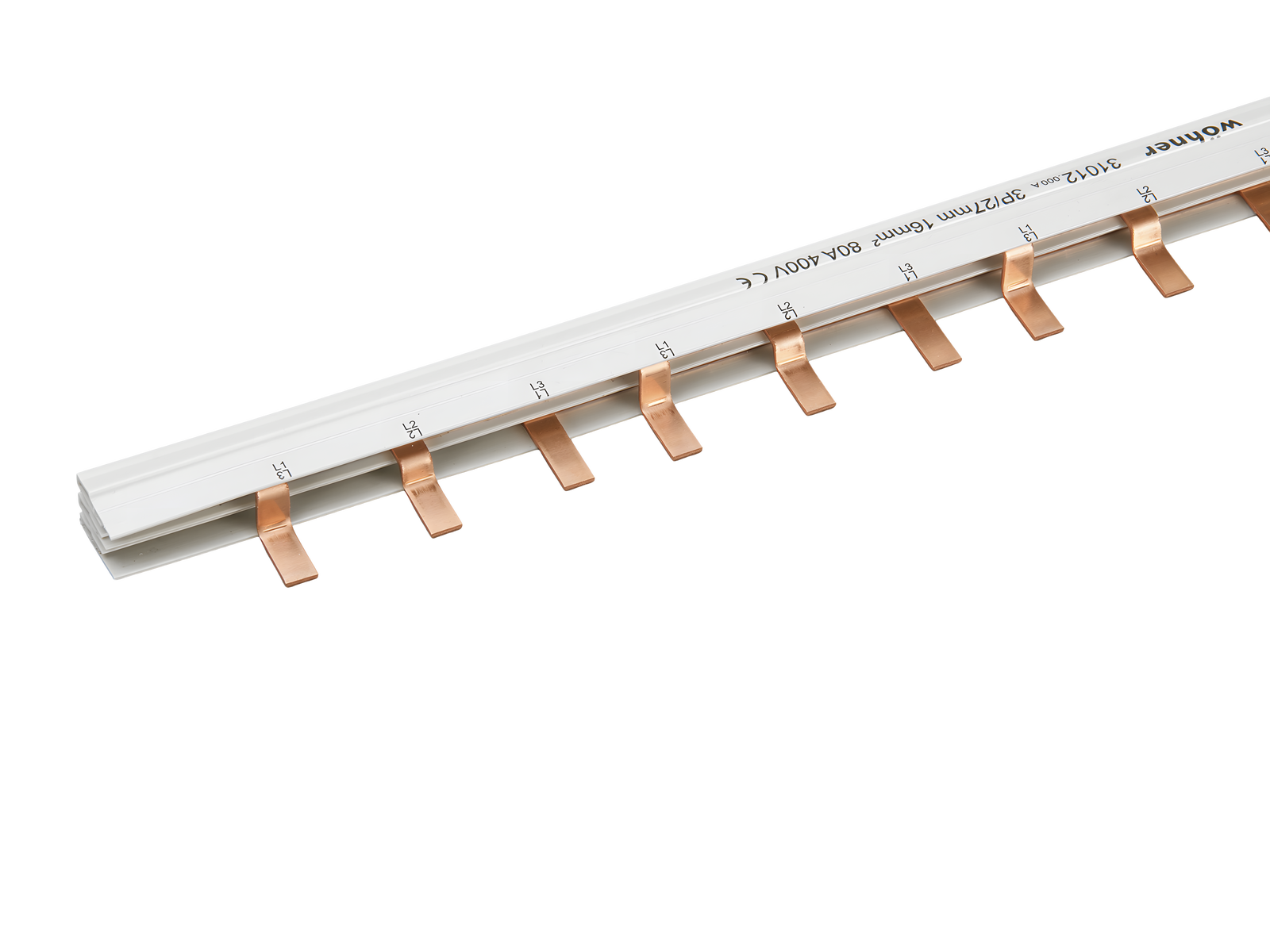

Гребенчатая шина, 3-полюсная, мостиком, шаг 27 мм (31012)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31012000A

Гребенчатая шина, 3-полюсная, мостиком, шаг 27 мм

80 А, длина 1 м

16 mm²

Группа продуктов 06
Подгруппа 95
Кол-во 10
EAN 4021267310127
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020
Электрические данные IEC
Номинальный ток (IEC): 80 A
номинальное напряжение (IEC) AC: 400 В
номинальное импульсное напряжение U imp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 Вт.

(The power dissipation at full load would be 2,8 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
Допустимая нагрузка по току при центральном вводе питания: 130 A
Механические данные
Ш x В x Г: 1000 x 17 x 16
Вес: 56,2 kg/100
Сечение: 16 мм²

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

31029000A
Подсоединительная клемма, подсоединение сбоку
6 - 50 mm²
для: 31012, 31310, 31312
More

31085000A
Подсоединительная клемма, подсоединение спереди
6 - 50 mm²
для: 31012, 31310, 31312
More

31027000B
Торцевая крышка
Для 2-полюсных и 3-полюсных гребенчатых шин 16 мм²
More

Использование

31288000
TRITON®Panel
Держатель D0-предохранителей, панельный монтаж
E 14 / 16 A / 3P
С защитой от прикосновения в соотв. с DGUV V3
More

31293000
TRITON®Panel
Держатель D0-предохранителей, панельный монтаж
E 18 / 63 A / 3P
С защитой от прикосновения в соотв. с DGUV V3
More

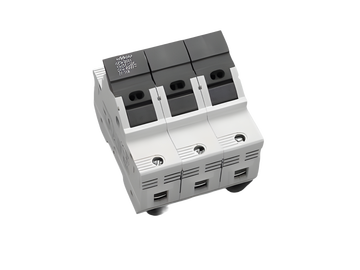

31118000
AMBUS®Panel
Держатель цилиндрических предохранителей
14x51 / 3P
50 A / 690 V
More

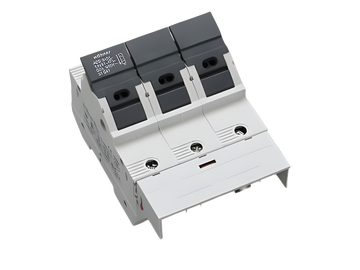

31941000
AMBUS®Panel
Держатель цилиндрических предохранителей, с контрольным доп. контактом
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
More

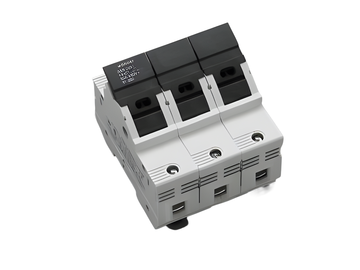

31280000
AMBUS®Panel
Держатель цилиндрических предохранителей, для полупроводниковых предохранителей
14 x 51 / 3P
50 A / 690 V
More

31557000A
SECUR®Panel
Выключатель-разъединитель для D0-предохранителей до 63 А
С LED
3-полюсный
More

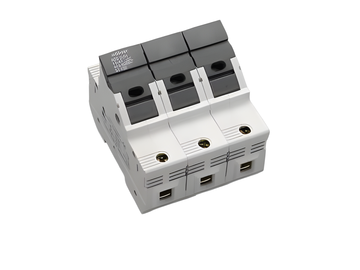

31138000
AMBUS®Panel
Держатель цилиндрических предохранителей, с LED
14 x 51 / 3P
50 A / 110 - 690 V
indication of a released fuse link
More

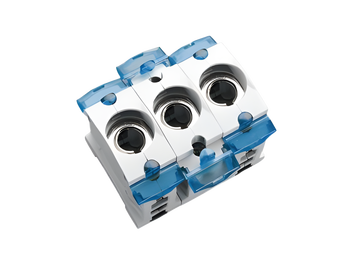

31302000
CUSTO®Panel
Держатель D0-предохранителей, панельный монтаж
E 14 / 16 A / 3P
С защитой от прикосновения
More

31314000A
SECUR®Panel
Выключатель-разъединитель для D0-предохранителей до 63 А
3-полюсный
More

31306000
CUSTO®Panel
Держатель D0-предохранителей, панельный монтаж
E 18 / 63 A / 3P
С защитой от прикосновения
More
