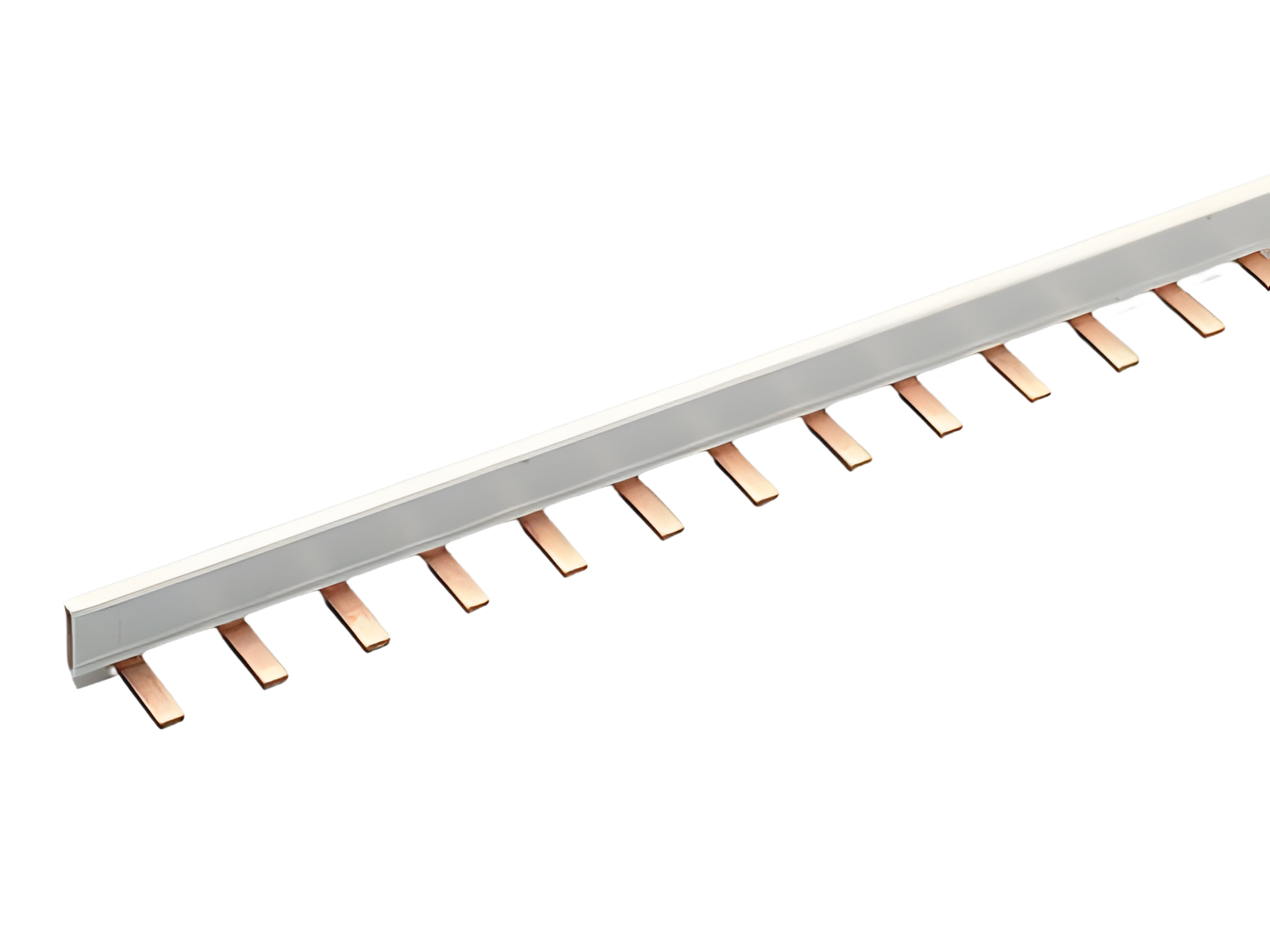

Гребенчатая шина, 1-полюсная, мостиком, шаг 18 мм (31101)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31101000A

Гребенчатая шина, 1-полюсная, мостиком, шаг 18 мм

80 А, длина 1 м

16 mm²

Группа продуктов	06
Подгруппа	95

Кол-во	25
EAN	4021267311018

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	80 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

1000 В

номинальное импульсное напряжение U _imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 Вт.

(The power dissipation at full load would be 2,8 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

Допустимая нагрузка по току при центральном вводе питания:

130 A

Механические данные
Ш x В x Г:	1000 x 5 x 15
Вес:	21,8 kg/100
Сечение:	16 мм²

Application notes

The insulation performance of the article depends on the installation conditions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

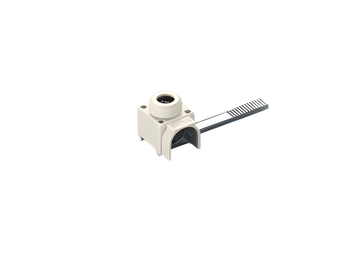

31103000
Подсоединительная клемма, подсоединение сбоку
6 - 25 mm²
для: 31101, 31102
More

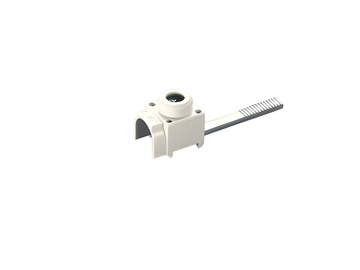

31157000
Подсоединительная клемма, подсоединение спереди
6 - 25 mm²
для: 31101, 31102
More

31042000
Торцевая крышка
Для 1-полюсных гребенчатых шин 25 мм²
More

Использование

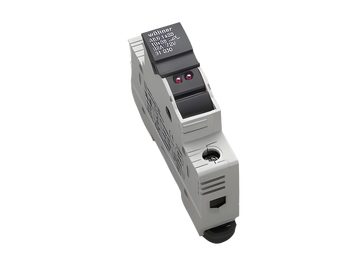

31930000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10 x 38 / 1P / LED
32 A / 12 - 72 V
More

31130000
AMBUS^®Panel
Держатель цилиндрических предохранителей, с LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
More

31275000
AMBUS^®Panel
Держатель цилиндрических предохранителей, для полупроводниковых предохранителей
10 x 38 / 1P
32 A / 690 В, для полупроводниковой защиты
More

31971000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10x38 / 1P
30 A / 1000 V DC
More

31973000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
More

31110000
AMBUS^®Panel
Держатель цилиндрических предохранителей
10 x 38 / 1P
32 A / 690 V
More
