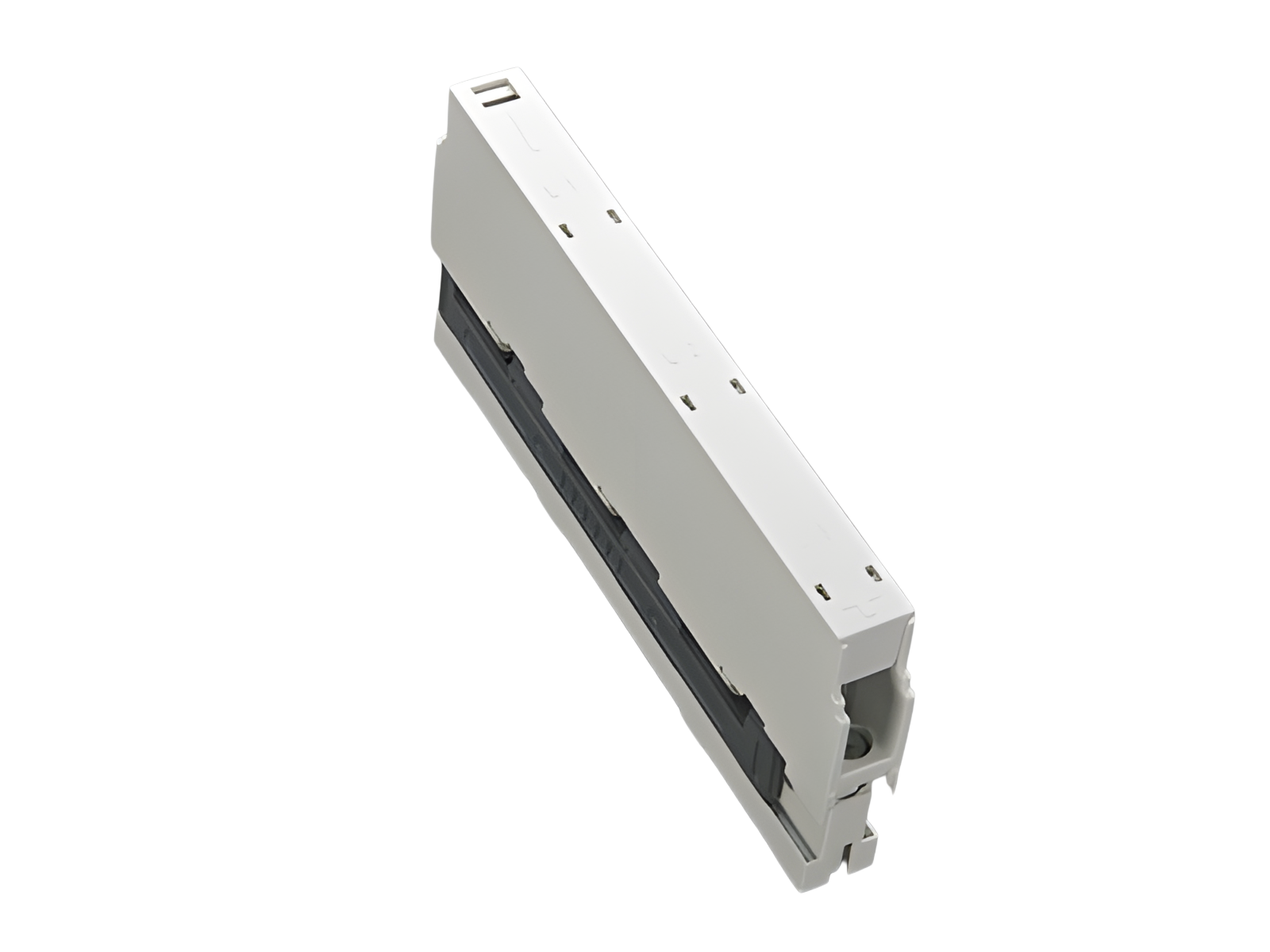

Шинодержатель (01484)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01484 000

Шинодержатель

3-полюсный, со встроенными клеммами 1,5 - 16 мм²

для шин 12, 15, 20, 25, 30 x 5, 10

Система

60Classic

Преимущества продукта

Connection busbar support with integrated terminals for feeding or tapping the busbar
with internal screw holes, can also be used as centre support.

Группа продуктов	06
Подгруппа	09

Кол-во	10
EAN	4021267014841

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	63 A
номинальное напряжение (IEC) AC:	690 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,5 Вт.

(The power dissipation at full load would be 0,8 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

токовая нагрузка (IEC) макс.:

80 A

Current capacity of the clamping point 80A
short-circuit withstand rating:
surge current strength > 30kA at busbar support separation of 550mm
surge current strength > 50kA at busbar support separation of 250mm
further values in the short-circuit withstand rating diagram

Механические данные
Ш x В x Г:	20 x 200 x 87
Вес:	25,6 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10
