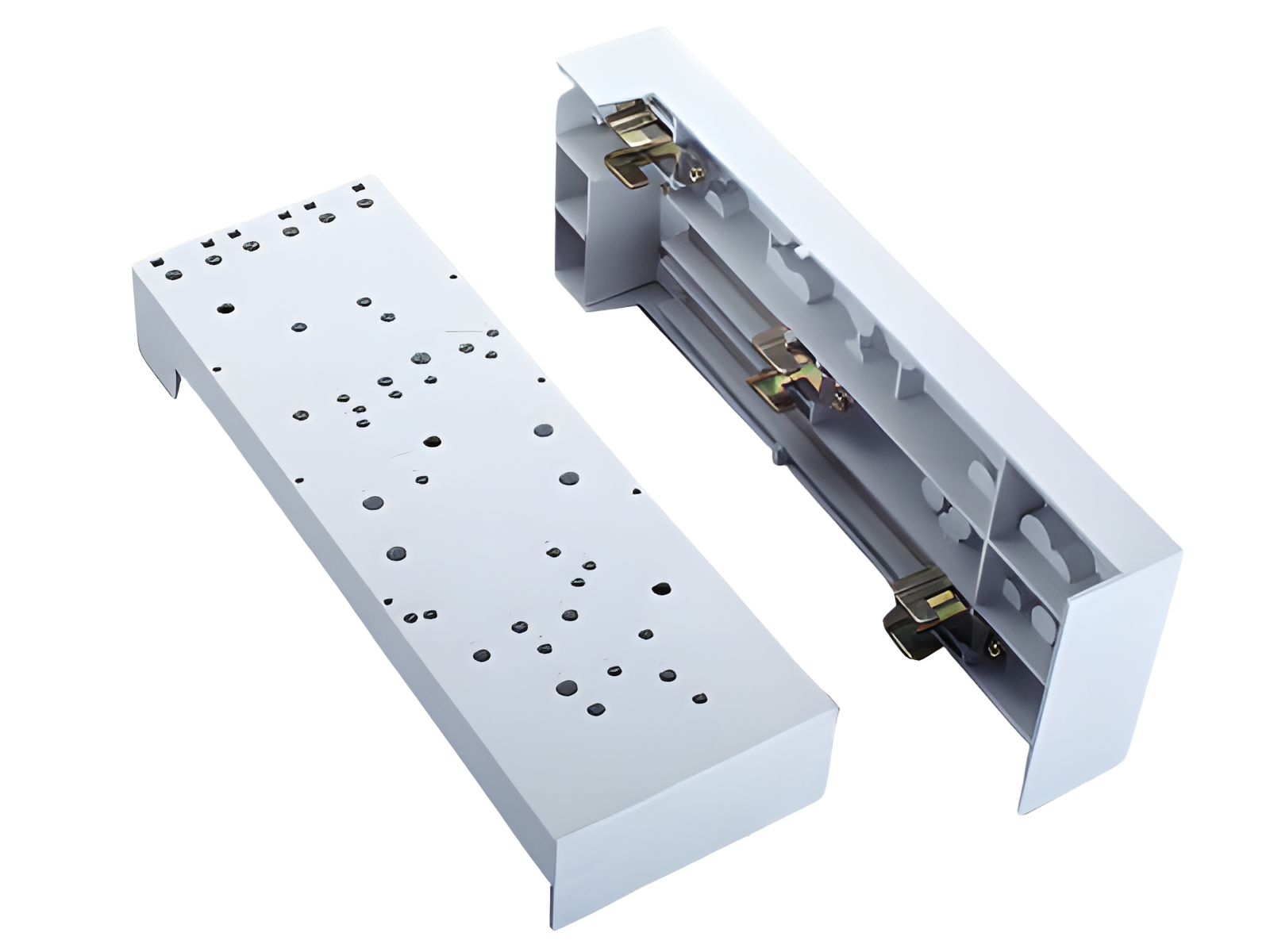

Шинный адаптер 160 A (32001)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32001000

EQUES^®100Energy

Шинный адаптер 160 A

108 x 315

для шин 30, 40, 50, 60 x 10

Система

100Energy

Группа продуктов	05
Подгруппа	45

Кол-во	1
EAN	4021267320010

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	160 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,4 Вт.

(The power dissipation at full load would be 17,8 Вт.)

Механические данные
Ш x В x Г:	108 x 315 x 49
Вес:	87,7 kg/100
для шин:	30, 40, 50, 60 x 10

Application notes

Справочная информация	For safe mechanical and electrical connection of the devices to the busbar. Mounting options for DIN rails and various switchgear, for hole pattern see downloads: 2D CAD symbol

short-circuit withstandability:	the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

33199000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Хомут 70 мм²
More

33200000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Винт М8
More

33207000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Хомут 70 мм²
with electromechanical fuse monitoring
More

33208000
QUADRON^®Panel
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, панельный монтаж
Винт М8
with electromechanical fuse monitoring
More
