chave comutadora 3 polos + N (23124)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 23124 000AD

CAPUS®Panel

chave comutadora 3 polos + N

Size 2

parafuso M10

400 A

N do lado direito

para montagem em placa

BB32-400/3+N

Sistema

Panel

Grupo de produto 14
Subgroup 36
Unidade por pacote 1
EAN 4021267231248
ECLASS 6.1 27371403
ECLASS 7.1 27371403
ETIM 4.0 EC000216
ETIM 5.0 EC001040

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Número de tipo: BB32-400/3P+N

Dados técnicos

Tamanho: 2
Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados elétricos IEC
Corrente de medição (IEC): 400 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 8 kV
Corrente nominal admissível de curta duração Icw (0,3 s) max.: 12 kA
Capacidade nominal: 10 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 243,2 W.

(A dissipação de energia em sua carga máxima seria 380,0 W.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)
Dados mecânicos
L x A x P: 249 x 165 x 246
Peso: 470,0 kg/100
Polaridade: 3 polos+N
Montagem: para montagem em placa
front degree of protection: IP20
pontos terminais
screw connection

N is switched leading when switched on, lagging when switched off

Instruções de Aplicação

passes Null when reversing

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Esboço dimensionado

| Esboço dimensionado 2

| Folha de dados

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

accessories for mounting

23945 000AD
CAPUS®Panel
barramento de interligação
com capa de compartimento de terminal
para: BB32 400 A 3P+N
Mais

connection accessories

23926 000AD
terminal de conexão
1x 95 - 240 mm²
para: S32 400 A
Mais

23927 000AD
terminal de conexão
2x 50 - 95 mm²
para: S32 400 A
Mais

covers

23936 000AD
CAPUS®Panel
cobertura do compartimento de conexão
para cobertura de todas as conexões, fumê
para: BB32 250 A / 400 A
Mais

further accessories

23933 000AD
CAPUS®Panel
acionamento extraível
cinza grafite, sem manopla
com trava contra porta, para cadeados
para: BB32 250 A / 400 A
Mais

23921 000AD
contato auxiliar
1 n/c + 1 n/o, conectores de plugue 6,3 x 0,8
para: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Mais

23923 000AD
eixo prolongador, 300 mm de comprimento
para: S32 250 A / 400 A
Mais

33380 000
eixo prolongador, 550 mm de comprimento
LTS-250/400/630, LTS-F 160/250/400
para: LTS-250/400/630, LTS-F 160/250/400
Mais

23958 000AD
CAPUS®Panel

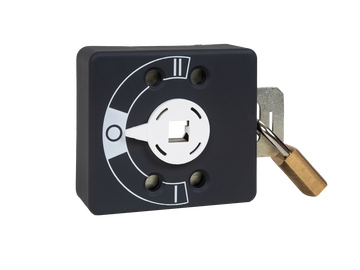

locking device for direct drive
para: S32-2
NEW
Mais
