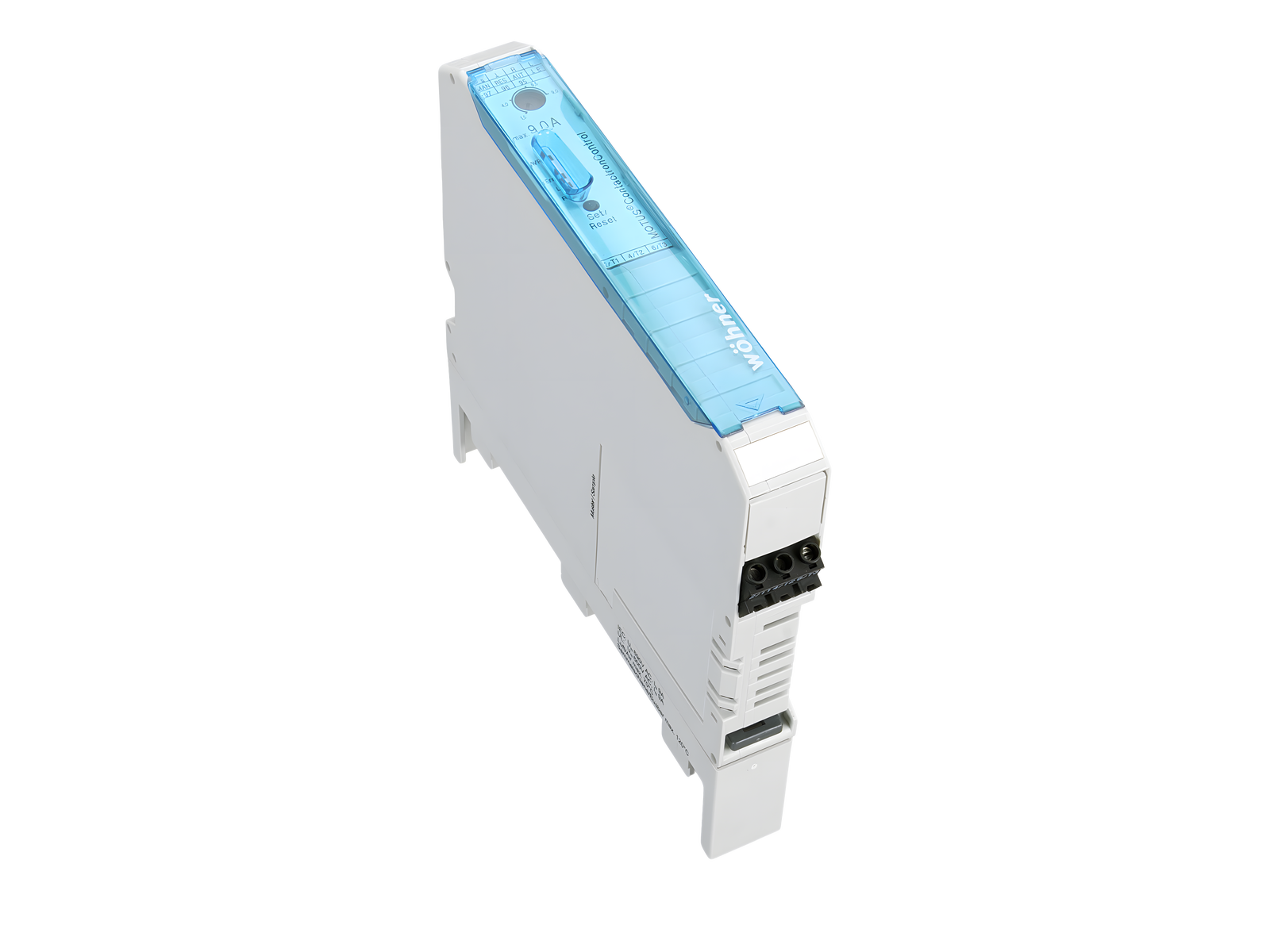

A imagem pode mostrar um produto similar.
Código da peça: 36107000B
MOTUS®30Compact
partida híbrida de motor, 3 polos
partida direta e reversa 1,5 - 6,5 A / interruptor para cargas resistivas 1,5 - 9,0 A
para barramentos 12 x 5, 10
com CrossLink®Technology
Sistema
30Compact 3P
Vantagens do produto
4 functions integrated:
Right contactor
Left contactor
Motor protection relay
EMERGENCY STOP protection up to category 3
Installed width only 22.5mm
30 million electrical switching operations
Grupo de produto | 21 |
Subgroup | 06 |
Unidade por pacote | 1 |
EAN | 4021267361075 |
ECLASS 6.1 | 27370804 |
ECLASS 7.1 | 27370804 |
ETIM 4.0 | EC001037 |
ETIM 5.0 | EC001037 |
Standards
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
UL 60947-1
Approvals
UL , CCC , Atex
for UL feeder circuits >250V
Número de tipo: 36111.1
UL file: E360470, UL category (for USA): NLDX https://www.ul.com
UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com
CCC certificate: 2019010304252617
Type-Examination Certificate: PTB13AT3001
Dados IEC | |
Standards | |
EN 60947-1:2015 EN 60947-4-2:2012 EN 61439-1:2012 EN 50581:2012 EN ISO 13849-1:2015 |
Dados elétricos IEC | |
Corrente de medição (IEC): | 9 A |
Tensão de medição (IEC) AC: | 500 V |
min. operating voltage AC: | 42 V |
trigger characteristic: | Class 10A |
set nominal current: | Yes |
min. load current: | 1.2 A |
max. switching frequency: | 2 Hz |
switching cycles: | 30.000.000 |
safety level: | SIL3 |
reply contact: | 1 CO |
rated frequency (IEC): | 50 / 60 Hz |
Tensão nominal de isolamento: | 500 V |
Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 7,7 W.
(A dissipação de energia em sua carga máxima seria 12,0 W.)
Dados UL | |
Standards | |
UL 60947-1 |
for UL feeder circuits >250V |
Dados electricos UL | |
corrente nominal (UL): | 6.5 A |
rated voltage (UL) AC: | 500 V |
min. operating voltage AC: | 42 V |
rated frequency (UL): | 50 / 60 Hz |
SCCR unprotected max.: | 5 kA |
3 cycles (without OPD) @ 600 V AC | |
SCCR protected max.: | 100 kA |
SCCR: | 100 kA with JDDZ fuse Class J 175 A / 600 V AC |
Dados mecânicos | |
L x A x P: | 22.5 x 160 x 156 |
Peso: | 55,9 kg/100 |
Polaridade: | 3 polos |
para barramentos: | 12 x 5, 10 |
degree of protection: | IP20 |
Montagem de instalação vertical: | Sim |
Montagem de instalação horizontal: | Não |
pontos terminais | |
screw clamp connection | |
screw drive: | 0,8x4 |
wire stripping: | 8 mm |
min. cross-section: | 0,2 mm² |
max. cross-section: | 2,5 mm² |
Md min.: | 0,5 Nm |
Md max.: | 0,6 Nm |
min. cross-section UL: | AWG 24 |
max. cross-section UL: | AWG14 |
torque (UL): | 4,4 - 5,3 lb-in |
Screw terminals (solid round, flexible, flexible with wire-end ferrule) |
permitted degree of polution: | 2 |
for UL feeder circuits >250V |
