transformador de corrente 500 A / 5 A (37203)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 37203 000A

transformador de corrente 500 A / 5 A

1,5 VA / classe 1

Grupo de produto 23
Subgroup 05
Unidade por pacote 1
EAN 4021267372033
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Aprovações

Standards

IEC 61869-1:2007
IEC 61869-2:2012

Número de tipo: CT1-500-1

Aprovação CCC: no certification required

Dados técnicos

Tamanho: CT1
Dados IEC
Standards
IEC 61869-1:2007
IEC 61869-2:2012
Dados elétricos IEC
prim. rated current Ipr: 500 A
sec. rated current: 5 A
sec. rated apparent power: 1.5 VA
accuracy class (current): 1
max. operation voltage Um: 720 V
therm. short-time current Ith: 30 kA
class of insulation: H
over-current limitation factor: FS5

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 2,7 W.

(A dissipação de energia em sua carga máxima seria 4,2 W.)

Dados mecânicos
L x A x P: 71 x 78 x 26
Peso: 10,4 kg/100
CT can be integrated in the device: ja
CT can be integrated in the CT module: nein
sealable: ja
pontos terminais
cage clamp connection
screw drive: PZ1
wire stripping: 12 mm
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de operação

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

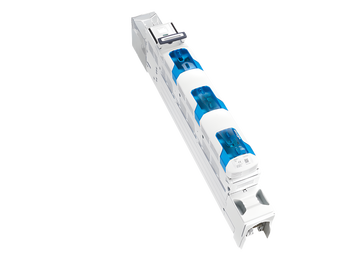

33636 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 1
com monitorização do fusível
terminais de saída na parte inferior M12
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33638 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 2
com monitorização do fusível
terminais de saída na parte inferior M12
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33633 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 2
terminais de saída na parte superior M12
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

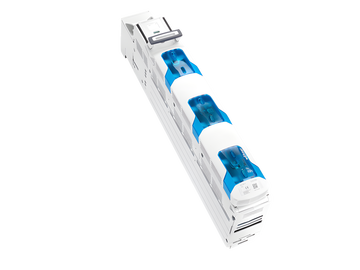

33631 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 1
terminais de saída na parte superior M12
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
phase-out product
Mais

33640 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 3
com monitorização do fusível
terminais de saída na parte inferior M12
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33635 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 3
terminais de saída na parte superior M12
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

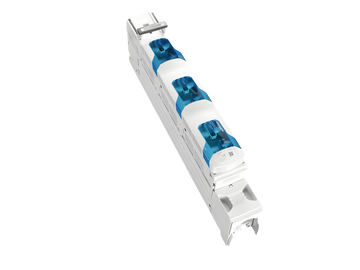

33634 000A
