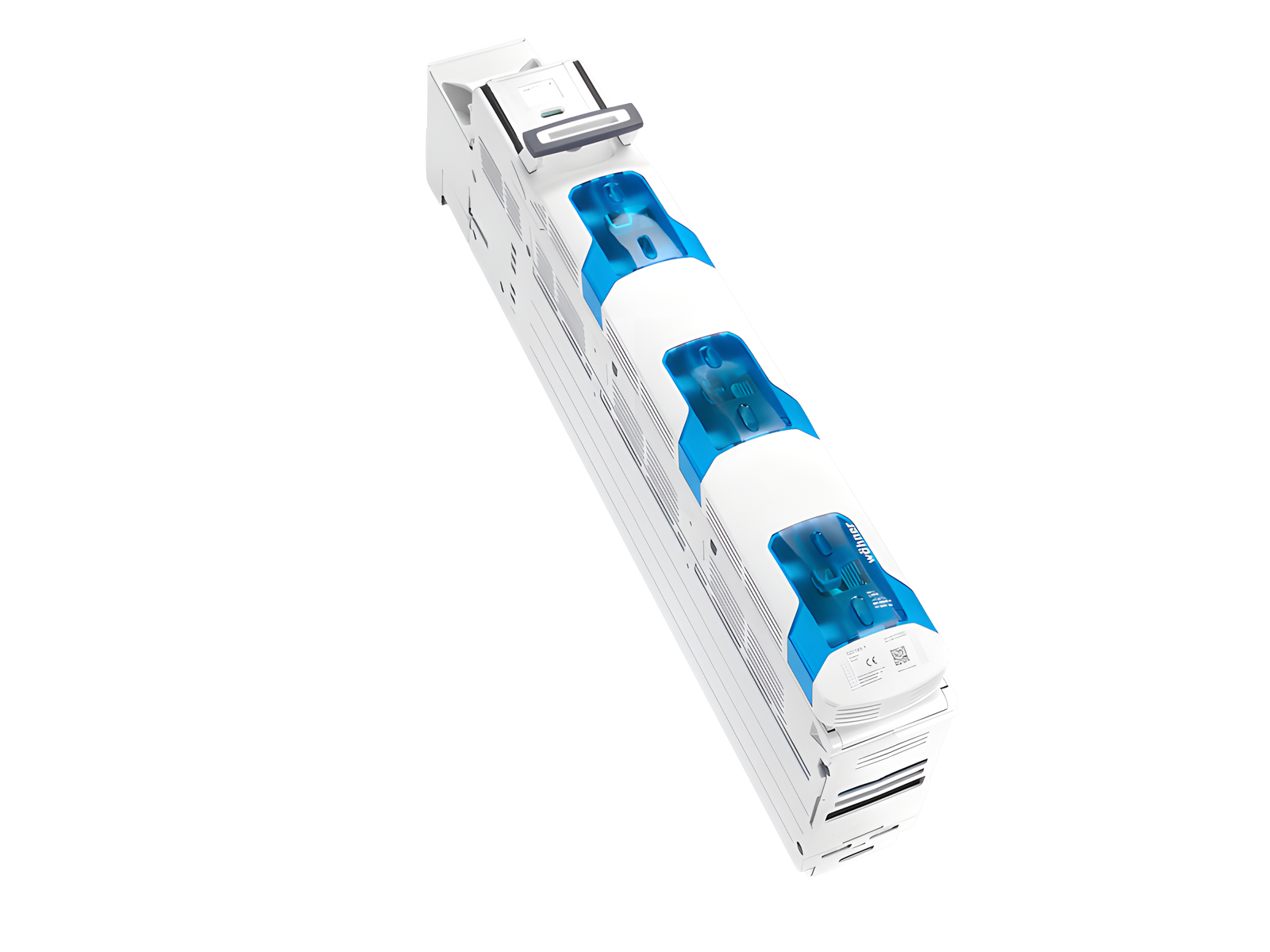

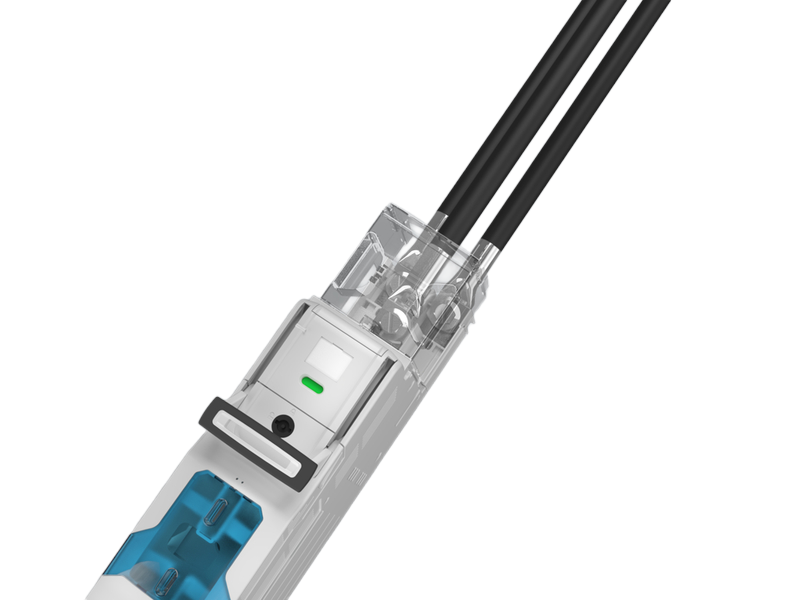

chave seccionadora vertical NH tamanho do fusível 1

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33631 000A

QUADRON 185Power Speed

chave seccionadora vertical NH tamanho do fusível 1

terminais de saída na parte superior M12

double-breaking

operator independent switching (snap-action mechanism)

para barramentos 30, 40, 60, 80, 100, 120 x 10

accessory required for busbar mounting

phase-out product

Sistema

185Power

Vantagens do produto

When the cover is open, all touchable parts are voltage-free

Operator-independent switching

Lockable cover with double-bit lock

Mixed installation with all components 185Power

Can be sealed when switched on or off

Can be locked with up to 3 padlocks when switched off

Grupo de produto 18
Subgroup 53
Unidade por pacote 1
EAN 4021267336318
ECLASS 14.0 27142108
ETIM 5.0 EC001046
ETIM 8.0 EC001046
ETIM 10.0 EC001046

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approvals

IEC (CB)

Número de tipo: QS185-1

EAC Type: NH

Dados técnicos

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 32 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados elétricos IEC
Corrente de medição (IEC): 250 A
Tensão de medição (IEC) AC: 800 V
Tensão de medição (IEC) DC: 800 V
Tensão nominal de isolamento: 1000 V
rated isolation voltage Ui DC: 1000 V
Tensão suportável nominal de impulso Uimp: 12 kV
Utilisation category AC (IEC 60947-3) :

AC-23B (690 V / 250 A)
AC-22B (690 V / 250 A)
AC-22B (800 V / 160 A)
cond. short-circuit current with fuses (AC): 50 kA / 800 V (160 A)
100 kA / 690 V (250 A)
120 kA / 500 V (250 A)
approved wth fuse links of operation class: gG
short-circuit strength when protected by fuses: 120 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 51,2 W.

(A dissipação de energia em sua carga máxima seria 80,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted operation temperature -25°C
max. permitted operation temperature 55°C
min. permitted temperature for transport and storage -25°C
The use of knife links is not permitted. The rated values specified in this product description apply exclusively to the use of fuses.
distance to grounded parts = 0mm at 120kA
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Dados mecânicos
L x A x P: 100 x 781 x 274
Peso: 1194,0 kg/100
para barramentos: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja
front degree of protection: IP30
pontos terminais
screw connection
Material properties
halogen-free: Yes

Instruções de Aplicação

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Montageset erforderlich, siehe Zubehör
permitted power dissipation of the fuse-link: 32 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

accessories for mounting

33650 000A
conjunto de montagem com 3 parafusos
para conexão em barramento com furos, incluindo posicionador
tamanho 1 - 3
Mais

33651 000A
conjunto de montagem com 3 grampos de fixação
para a montagem sem furos no sistema de barramento, com e sem coberturas de proteção contra contato acidental CrossLink®
tamanho 1 - 3
para: QS185-...
Mais

33652 000A

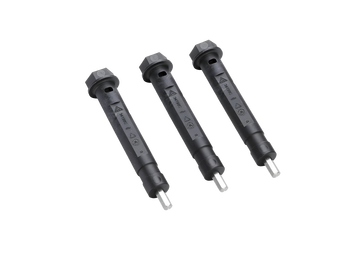

extensão parafuso isolado para grampo de fixação
para trabalho sob tensão seguro com ferramentas padrão
tamanho 1 - 3
Mais

connection accessories

33648 000A

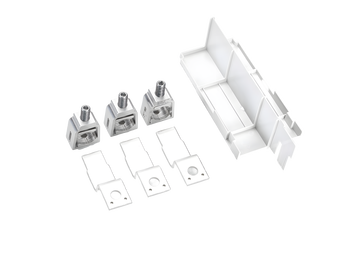

terminal de caixa com conjunto de conexão 70 mm² - 240 mm²
incluindo cobertura traseira
tamanho 1 - 3
Mais

33649 000A
terminal de caixa com conjunto de conexão 120 mm² - 300 mm²
incluindo cobertura traseira
tamanho 1 - 3
Mais

covers

33733 000A
tampa da área de conexão
universal para trilhos NH tamanho 1 - 3 e trilho de conexão 800 A
tamanho 1- 3
Mais

33758 000A
faixa de rolamento lateral
para coberturas frontais
tamanho 00 - 3
Mais

33113 000
suporte cobertura lateral
para coberturas frontais
tamanho 00 - 3
Mais

33647 000A

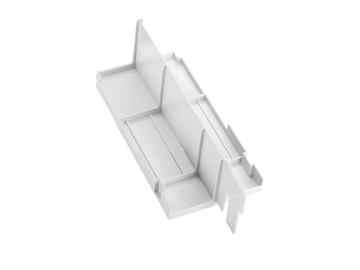

cobertura traseira para tampa da área de conexão
